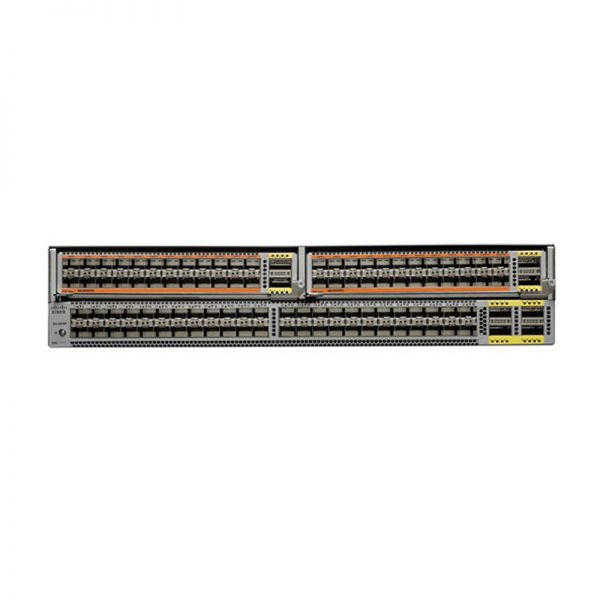

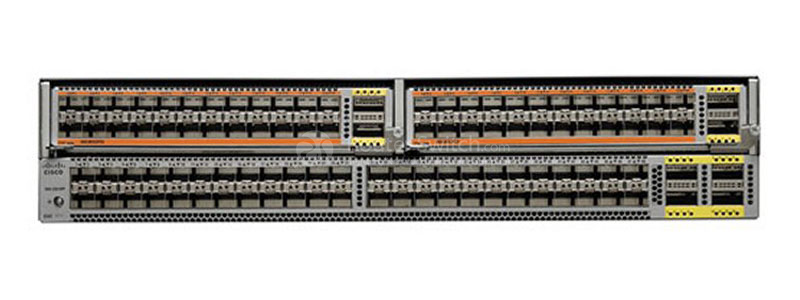

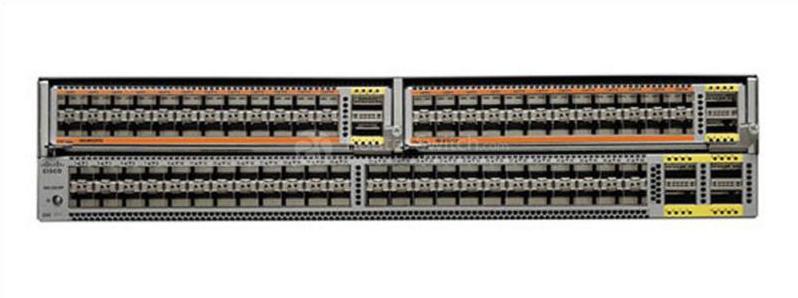

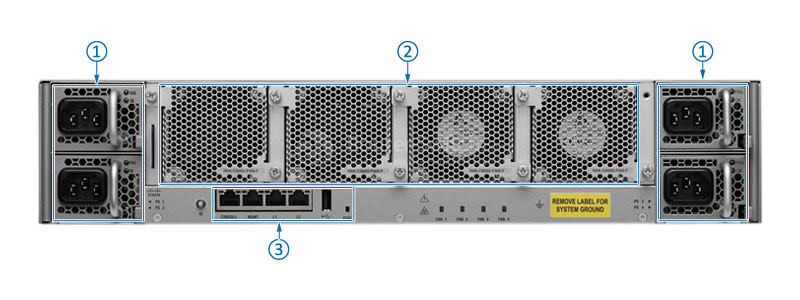

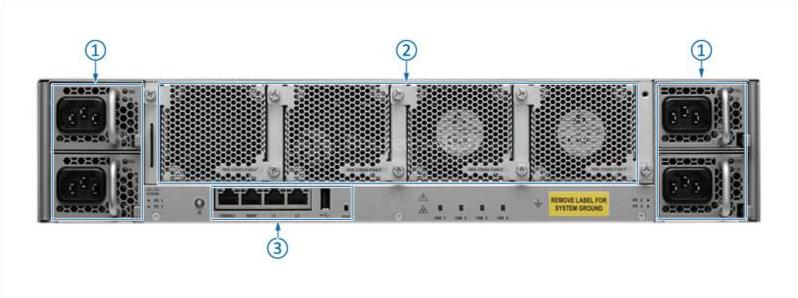

N5K-C56128P - Cisco Nexus 5000 Series Switch

Технические характеристики N5K-C56128P

Фактор формы

2-х стоечный блок

Слоты расширения

2

Количество портов

1152 с FEX

10 GE

До 96 портов с проводной скоростью

40 золотых

До 8 портов QSFP

Унифицированные порты

До 48 портов (Ethernet; FCoE; 2/4/8-гигабитный FC)

FCoE 10 и 40 Гбит/с

Да

Аппаратный VXLAN

Да

NVGRE-совместимый

Да

Задержка

1 микросекунда

Производительность

● аппаратная переадресация уровней 2 и 3 со скоростью 2,56 Тбит/с; 1904 mpps (пакеты по 64 байта)

● Поддержка до 256 000 комбинированных записей MAC-адресов и записей протокола разрешения адресов (ARP).

● Низкая задержка, составляющая примерно 1 микросекунду, за счет сквозной переадресации для предсказуемой и стабильной задержки трафика независимо от размера пакета, структуры трафика или функций, включенных в интерфейсах 10 и 40 Gigabit Ethernet.

● 25-МБ буфер на 12 интерфейсов 10 Gigabit Ethernet SFP+

● Линейная пропускная способность на всех портах в режимах уровня 2 и 3.

Интерфейсы

● 48 фиксированных портов 1/10 Gigabit Ethernet SFP+ с 4 фиксированными портами 40 Gigabit Ethernet QSFP+ и 2 слотами расширения

● Модуль расширения: 24 унифицированных порта SFP+ плюс 2 порта 40 Gigabit Ethernet QSFP+

● Преобразование 40-гигабитных портов Ethernet в 10-гигабитные интерфейсы Ethernet с помощью ответвительного кабеля QSFP+.

● Расширение коммутационной сети с помощью платформ Cisco Nexus 2200 и 2300.

Функции уровня 2

● Порты коммутатора уровня 2 и магистрали VLAN

● Инкапсуляция VLAN IEEE 802.1Q

● Поддержка до 4000 VLAN.

● Поддержка до 4000 записей списка управления доступом (ACL).

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w)

● Протокол множественного связующего дерева (MSTP) (IEEE 802.1s): 64 экземпляра

● Связующее дерево PortFast

● Защита корня связующего дерева

● Spanning Tree Bridge Assurance

● Технология Cisco EtherChannel (до 16 портов на EtherChannel)

● Технология Cisco vPC

● синхронизация конфигурации vPC

● отключение виртуального ПК

● Протокол управления объединением каналов (LACP): IEEE 802.3ad

● Усовершенствованное хеширование порт-канал на основе информации уровней 2, 3 и 4.

● Jumbo-кадры на всех портах (до 9216 байт)

● Пауза кадров (IEEE 802.3x)

● Контроль шторма (одноадресная, многоадресная и широковещательная рассылка)

● Частные виртуальные локальные сети

● Частная VLAN по магистралям (изолированная и неразборчивая)

● Частные виртуальные локальные сети через vPC и EtherChannels

● Переназначение VLAN

● Путь к ткани

● EvPC и vPC+ с FabricPath

● Адаптер FEX

● Центр обработки данных VM-FEX

● Поддержка до 24 модулей расширения коммутационной сети (уровень 2) с каждым коммутатором Cisco Nexus 5672UP, 5672UP-16G и 56128P.

● RDMA через конвергентную сеть Ethernet (RoCE) с поддержкой моста центра обработки данных (DCB) (обмен DCB [DCBX] без отбрасывания и управление приоритетным потоком [PFC])

Функции уровня 3

● Интерфейсы уровня 3: маршрутизируемые порты, виртуальный интерфейс коммутатора (SVI), каналы портов, субинтерфейсы и субинтерфейсы порт-канал.

● Поддержка до 32 000 префиксов хостов IPv4 и 8000 IPv6.

● Поддержка до 8000 многоадресных маршрутов (IPv4)

● Поддержка до 8000 групп отслеживания IGMP.

● Поддержка 4000 записей виртуальной маршрутизации и пересылки (VRF)

● Поддержка до 4096 сетей VLAN.

● Equal-Cost Multipathing (ECMP) до 64 каналов

● 4000 гибких записей ACL

● Протоколы маршрутизации: статический, протокол информации о маршрутизации версии 2 (RIPv2), усовершенствованный протокол маршрутизации внутренних шлюзов (EIGRP), первый открытый кратчайший путь версии 2 (OSPFv2), протокол пограничных шлюзов (BGP) и промежуточная система-промежуточная система ( ЕСТЬ-ЕСТЬ)

● Протоколы маршрутизации IPv6: Static, OPFv3, BGPv6 и EIGRPv6.

● IPv6 VRF-lite

● Поддержка BFD: экземпляры OSPFv2, BGPv4, EIGRP и VRF.

● Маршрутизация на основе политик (IPv4 и IPv6)

● Протокол маршрутизатора с горячим резервированием (HSRP) и протокол резервирования виртуального маршрутизатора (VRRP)

● Прямая IP-трансляция

● Пиринг протокола маршрутизации vPC+

● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящего и исходящего ACL.

● Многоадресная рассылка: независимая от протокола многоадресная рассылка версии 2 (PIMv2) разреженный режим, многоадресная рассылка для конкретного источника (SSM), Bidir-PIM, протокол обнаружения источника многоадресной рассылки (MSDP), IGMPv2 и v3 и регистрация многоадресной VLAN (MVR)

● VRF: VRF-lite (IP VPN); одноадресная передача с поддержкой VRF; и многоадресная рассылка с поддержкой BGP, OSPF, RIP и VRF.

● Одноадресная переадресация по обратному пути (uRFP) с ACL; строгий и свободный режимы

● Поддержка кадров Jumbo (до 9216 байт)

● Поддержка до 24 модулей расширения фабрики на каждом коммутаторе платформы Cisco Nexus 5600 10 Гбит/с.

Качество обслуживания (QoS)

● Уровень 2 IEEE 802.1p (класс обслуживания [CoS])

● 8 одноадресных очередей и 8 многоадресных очередей на порт

● Конфигурация QoS для каждого порта

● Доверие CoS

● Назначение CoS на основе портов

● Совместимость с Modular QoS CLI (MQC): IPv4 и IPv6.

● Классификация QoS на основе ACL (уровни 2, 3 и 4)

● Гибкая резьба TCAM

● Аппаратное вырезание MAC и ARP

● Маркировка MQC CoS

● Виртуальная очередь вывода для каждого порта

● Организация исходящих очередей на основе CoS

● Выход из очереди со строгим приоритетом

● Планирование на основе исходящих портов: циклический взвешенный алгоритм дефицита (DWRR)

● Контроль уровня управления (CoPP): IPv4 и IPv6.

Безопасность

● Входящие ACL-списки (стандартные и расширенные) для портов Ethernet и виртуальных Ethernet-портов.

● Стандартные и расширенные списки ACL уровня 2: MAC-адреса, тип протокола и т. д.

● Стандартные и расширенные списки управления доступом уровней 3 и 4: IPv4 и IPv6, протокол управляющих сообщений Интернета (ICMP и ICMPv6), TCP, протокол пользовательских дейтаграмм (UDP) и т. д.

● Контроль входящего трафика

● ACL на основе VLAN (VACL)

● ACL на основе портов (PACL)

● Именованные ACL

● Оптимизированное распределение ACL

● ACL на виртуальных терминалах (vtys)

● Ведение журнала ACL (только для IPv4)

● Отслеживание протокола динамической конфигурации хоста (DHCP) с параметром 82

● Динамическая проверка ARP

● Защита от источника IP

● DHCP-ретранслятор (до 32 пунктов назначения)

● Безопасность порта Ethernet

● RACL, PACL и VACL для IPv6.

● iSCSI тип-длина-значение (TLV)

Функции высокой доступности

● Обновление программного обеспечения Cisco в процессе эксплуатации (ISSU) для уровня 2.

● Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях.

● Резервирование питания N+1 и N+N

● Резервирование модуля вентиляторов N+1

Управление

● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов.

● Консоль на основе интерфейса командной строки для подробного внешнего управления

● Внутриполосное управление коммутатором

● Индикаторы обнаружения и маяков на основе портов

● Синхронизация конфигурации

● Откат конфигурации

● Безопасная оболочка версии 2 (SSHv2)

● Телнет

● Аутентификация, авторизация и учет (AAA)

● ААА с RBAC

● РАДИУС

● ТАКАКС+

● Системный журнал (8 серверов)

● Встроенный анализатор пакетов

● SNMPv1, v2 и v3 (IPv4 и IPv6)

● Расширенная поддержка SNMP MIB.

● Поддержка XML (NETCONF)

● Удаленный мониторинг (RMON)

● Advanced Encryption Standard (AES) для трафика управления

● Единое имя пользователя и пароль для интерфейса командной строки и SNMP.

● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP)

● Цифровые сертификаты для управления между коммутатором и сервером RADIUS.

● Версии 1 и 2 протокола обнаружения Cisco.

● RBAC

● SPAN на физическом, PortChannel и VLAN

● ЕРСПАН

● Счетчики входящих и исходящих пакетов на каждый интерфейс

● Протокол сетевого времени (NTP)

● Универсальная онлайн-диагностика Cisco (GOLD)

● Комплексные диагностические тесты при загрузке

● Встроенный диспетчер событий Cisco (EEM)

● Cisco Call Home

● Cisco Smart Call Home

● Интерфейс по умолчанию

● Менеджер Cisco Fabric

● Cisco Prime DCNM

● Решение CiscoWorks для управления локальной сетью (LMS)

Мост центра обработки данных

● PFC, совместимый с CEE и IEEE (поддержка кадров паузы для каждого приоритета: IEEE 802.1Qbb)

● Поддержка дальности связи PFC: 20 км

● CEE-совместимый протокол DCBX

● Расширенный выбор передачи в соответствии с требованиями CEE и IEEE

Функции FCoE (требуется лицензия на услуги хранения)

● FCoE, соответствующий стандартам T11 (Fibre Channel-BB-5)

● Протокол инициализации T11 FCoE (FIP) (Fibre Channel-BB-5)

● Любой порт Ethernet 10 или 40 Gigabit, настраиваемый как FCoE

● Администрирование SAN отдельно от администрирования LAN

● Переадресация Fibre Channel (FCF)

● Типы расширенных портов Fibre Channel: VE, VF и VNP.

● Прямое присоединение целей FCoE

● Интерфейс управления устройствами Fabric (FDMI)

● Сохранение идентификатора Fibre Channel (FCID)

● Службы псевдонимов распределенных устройств

● Заказная доставка

● Отслеживание портов

● Технология Cisco FCoE NPV

● Виртуализация идентификатора N-порта (NPIV)

● Службы структуры: сервер имен, зарегистрированное уведомление об изменении состояния (RSCN), службы входа в систему и зонирование сервера имен.

● Услуги коммутационной сети для каждого VSAN

● Услуги Cisco Fabric

● Службы псевдонимов распределенных устройств

● Аутентификация хост-коммутатор и коммутатор-коммутатор Fibre Channel-SP.

● Сначала кратчайший путь структуры (FSPF)

● Стандартное зонирование

● Расширенное зонирование

● Анализатор Cisco Fabric

● Cisco DCNM-SAN

● Спецификация Инициативы по управлению хранением (SMI-S)

● Загрузка из SAN через vPC и Enhanced vPC (EvPC)

● ФКП

● Транкинг VSAN

● Интерфейс управления устройствами Fabric (FDMI)

● Сохранение идентификатора Fibre Channel (FCID)

● Службы псевдонимов распределенных устройств

● Заказная доставка

● Отслеживание портов

● Технология NPV Cisco

● Привязка фабрики для Fibre Channel

● Безопасность порта

● Трассировка Fibre Channel

● Проверка связи Fibre Channel

● Отладка Fibre Channel

MIB SNMP

Общие MIB

● SNMPv2-СМИ

● СИСКО-СМИ

● SNMPv2-TM

● SNMPv2-ТС

● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB

● IANAifType-MIB

● IANAiprouteпротокол-MIB

● HCNUM-ТС

● СИСКО-ТС

● SNMPv2-MIB

● SNMP-СООБЩЕСТВО-MIB

● SNMP-СТРУКТУРА-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-ЦЕЛЬ-MIB

● SNMP-POL'ZOVATEL'SKIJ-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

MIB уровня 3

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

MIB Ethernet

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● Виртуальный интерфейс CISCO-MIB

● CISCO-VTP-MIB

MIB конфигурации

● СУЩНОСТЬ-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-СИСТЕМА-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

�� CISCO-МОСТ-MIB

Мониторинг MIB

● ДИФФСЕРВ-DSCP-TC

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● ДИФФСЕРВ-МИБ

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-ПРОЦЕСС-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

● LLDP-MIB

MIB безопасности

● CISCO-AAA-СЕРВЕР-MIB

● CISCO-AAA-СЕРВЕР-EXT-MIB

● CISCO-ОБЩИЕ РОЛИ-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● MIB TCP/IP

● INET-АДРЕС-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-ПРОТОКОЛ-FIL'TR-MIB

● CISCO-DNS-КЛИЕНТ-MIB

● CISCO-PORTSECURITY-MIB

Разное MIB

● СТАРТ-MIB

● CISCO-ЛИЦЕНЗИЯ-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-МОСТ-MIB

● CISCO-FCOE-MIB

● CISCO-PORTCHANNEL-MIB

● CISCO-ZS-MIB

Стандарты

Отраслевые стандарты

● IEEE 802.1D: протокол связующего дерева

● IEEE 802.1p: приоритезация CoS

● IEEE 802.1Q: Маркировка VLAN

● IEEE 802.1Qaz: улучшенный выбор передачи

● IEEE 802.1Qbb: пауза для каждого приоритета

● IEEE 802.1s: несколько экземпляров VLAN протокола связующего дерева.

● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева.

● IEEE 802.3: Ethernet

● IEEE 802.3ad: LACP с быстрыми таймерами

● IEEE 802.3ae: 10-гигабитный Ethernet

● IEEE 802.3ba: 40 Gigabit Ethernet (только для оптических модулей 40G SR4, SR4-S, LR4, LR4-S и CSR4)

● Поддержка SFF 8431 SFP+ CX1

● РМОН
