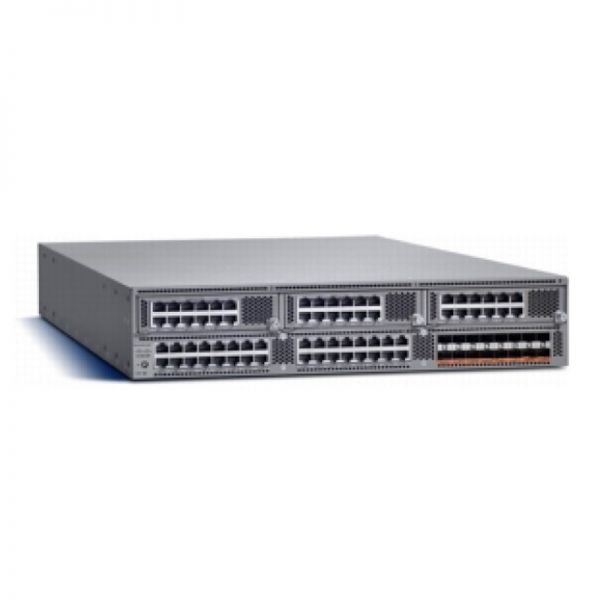

N5K-C5596T-FA - Cisco Nexus 5000 Series Switch

Технические характеристики N5K-C5596T-FA

Производительность

● Аппаратная переадресация уровня 2 со скоростью 1920 Гбит/с или 1428 миллионов пакетов в секунду; Производительность уровня 3 до 160 Гбит/с или 240 миллионов пакетов в секунду

● Записи таблицы MAC-адресов: 32 000

● Сквозной дизайн с малой задержкой, который обеспечивает предсказуемую и стабильную задержку трафика независимо от размера пакета, схемы трафика или включенных функций на интерфейсах 10 Gigabit Ethernet.

● Линейная пропускная способность на всех портах

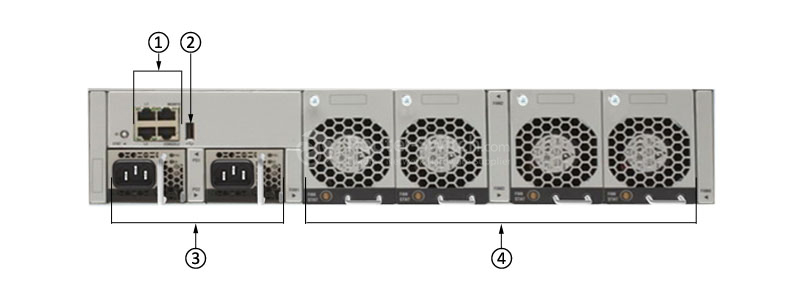

Интерфейсы

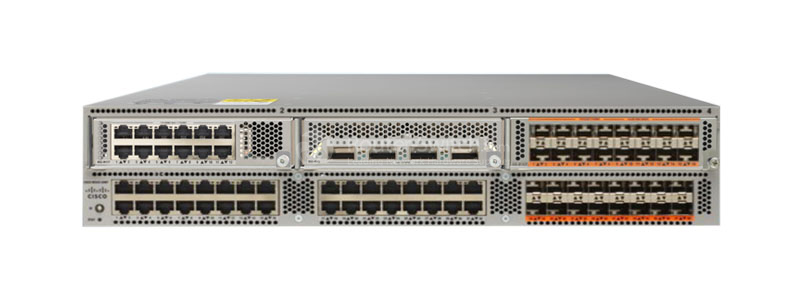

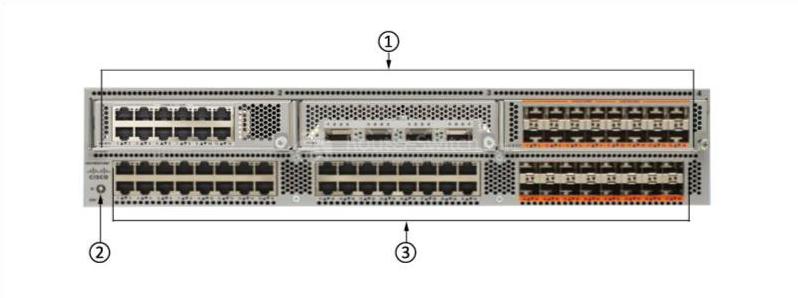

● 32 фиксированных порта 1 и 10G BASE-T и 16 фиксированных портов SFP+, которые можно настроить как 1 и 10 Gigabit Ethernet и FCoE или собственный Fibre Channel 8/4/2/1 Гбит/с; дополнительные интерфейсы через до трех модулей расширения

● Модули расширения

● 16-портовый модуль 1 и 10 Gigabit Ethernet и FCoE

● 8-портовый 8/4/2/1-Gbps Fibre Channel, а также 8-портовый 1- и 10-гигабитный Ethernet и модуль FCoE

● Унифицированный модуль портов, состоящий из 16 портов, конфигурируемых как Fibre Channel 8/4/2/1 Гбит/с или 1 и 10 Gigabit Ethernet и FCoE.

● 4-портовый модуль расширения QSFP

● 12-портовый модуль 10G BASE-T (только Cisco Nexus 5596T)

● Модуль уровня 3 (только для Cisco Nexus 5596UP и 5596T; по одному на систему)

● Дочерняя плата уровня 3 (только для Cisco Nexus 5548P и 5548UP; по одной на систему)

● Расширение через Cisco Nexus серии 2000.

Функции уровня 2

● Порты коммутатора уровня 2 и магистрали VLAN

● Инкапсуляция VLAN IEEE 802.1Q

● Поддержка до 4096 сетей VLAN.

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w)

● Протокол множественного связующего дерева (MSTP) (IEEE 802.1s): 64 экземпляра

● Связующее дерево PortFast

● Защита корня связующего дерева

● Spanning Tree Bridge Assurance

● Технология Cisco EtherChannel (до 16 портов на EtherChannel)

● Технология Cisco vPC

● Улучшенный vPC позволяет использовать vPC между Cisco Nexus серии 5000 и 2000, а также между Cisco Nexus серии 3000 и конечным хостом.

● синхронизация конфигурации vPC

● Протокол управления объединением каналов (LACP): IEEE 802.3ad

● Усовершенствованное хеширование каналов портов на основе информации уровней 2, 3 и 4.

● Jumbo-кадры на всех портах (до 9216 байт)

● Пауза кадров (IEEE 802.3x)

● Контроль шторма (одноадресная, многоадресная и широковещательная рассылка)

● Частные виртуальные локальные сети

● Частная VLAN по магистралям (изолированная и неразборчивая)

● Частные виртуальные локальные сети через vPC и EtherChannels

● Переназначение VLAN

● Cisco FabricPath

● EvPC и vPC+ с FabricPath

● Адаптер Cisco FEX

● Cisco Data Center VM FEX

● Поддержка до 24 модулей расширения фабрики на каждой платформе Cisco Nexus 5500.

Функции уровня 3

● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах платформы Cisco Nexus 5500, виртуальный интерфейс коммутатора (SVI), каналы портов, субинтерфейсы и субинтерфейсы каналов портов, всего 4096 записей.

● Поддержка до 8000 префиксов и до 16000 записей узлов IPv4 и 8000 IPv6.

● Поддержка до 8000 многоадресных маршрутов.

● Поддержка до 8000 групп IGMP.

● Поддержка 1000 записей VRF.

● Поддержка до 4096 сетей VLAN.

● 16-канальное многопутевое соединение с равной стоимостью (ECMP)

● 1664 входящих и 2048 исходящих записей списка управления доступом (ACL).

● Протоколы маршрутизации: статический, протокол информации о маршрутизации версии 2 (RIPv2), расширенный протокол маршрутизации внутренних шлюзов (EIGRP), открытый протокол кратчайшего пути версии 2 (OSPFv2) и протокол пограничного шлюза (BGP).

● Протоколы маршрутизации IPv6: статический, открытый кратчайший путь первой версии 3 (OPFv3), протокол пограничного шлюза (BGPv6), расширенный протокол маршрутизации внутреннего шлюза (EIGRPv6)

● IPv6 VRF Lite

● Протокол маршрутизатора с горячим резервированием (HSRP) и протокол резервирования виртуального маршрутизатора (VRRP)

● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящего и исходящего ACL.

● Многоадресная рассылка: разреженный режим независимой от протокола многоадресной рассылки версии 2 (PIMv2), многоадресной рассылки, зависящей от источника (SSM), протокола обнаружения источника многоадресной рассылки (MSDP), протоколов управления группами Интернета версий 2 и 3 (IGMP v2 и v3) и регистрации многоадресной VLAN. (МВР)

● Переадресация виртуальных маршрутов (VRF): VRF-lite (IP VPN); одноадресная передача с поддержкой VRF; и многоадресная рассылка с поддержкой BGP, OSPF, RIP и VRF.

● Одноадресная переадресация по обратному пути (uRFP) с ACL; строгий и свободный режимы

● Поддержка кадров Jumbo (до 9216 байт)

● Поддержка до 16 модулей расширения Fabric на каждом Nexus 5500 с модулями L3.

● RFC 896

качество обслуживания

● Уровень 2 IEEE 802.1p (CoS)

● 8 аппаратных очередей на порт

● Конфигурация QoS для каждого порта

● Доверие CoS

● Назначение CoS на основе портов

● Совместимость с Modular QoS CLI (MQC) — IPv4 и IPv6

● Классификация QoS на основе ACL (уровни 2, 3 и 4)

● Маркировка MQC CoS

● Виртуальная очередь вывода для каждого порта

● Организация исходящих очередей на основе CoS

● Выход из очереди со строгим приоритетом

● Планирование на основе выходного порта: взвешенный циклический перебор (WRR)

● Применение политик плана управления (CoPP) — IPv4 и IPv6

Безопасность

● Входящие ACL-списки (стандартные и расширенные) для портов Ethernet и виртуальных Ethernet-портов.

● Стандартные и расширенные списки ACL уровня 2: MAC-адреса, тип протокола и т. д.

● Стандартные и расширенные списки управления доступом уровней 3–4: IPv4 и IPv6, протокол управляющих сообщений Интернета (ICMP и ICMPv6), TCP, протокол пользовательских дейтаграмм (UDP) и т. д.

● ACL на основе VLAN (VACL)

● ACL на основе портов (PACL)

● Именованные ACL

● Оптимизированное распределение ACL

● ACL на виртуальных терминалах (VTY)

● Регистрация ACL в интерфейсе управления

● Отслеживание протокола динамической конфигурации хоста (DHCP) с параметром 82

● Проверка протокола динамического разрешения адресов (ARP)

● Защита от источника IP

● DHCP-ретранслятор

● Cisco CTS (аутентификация и загрузка политик из ACS)

● Безопасность порта Ethernet

● RACL IPv6

● PACL IPv6

● VACL IPv6

Функции высокой доступности

● Обновление программного обеспечения в процессе эксплуатации (ISSU) для уровня 2

● Блоки питания, модули вентиляторов и модули расширения с возможностью «горячей» замены в полевых условиях.

● Резервирование питания 1:1

● Резервирование модулей вентиляторов N:1

Управление

● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов.

● Консоль на основе интерфейса командной строки для подробного внешнего управления

● Внутриполосное управление коммутатором

● Индикаторы локатора и маяка на устройствах Cisco Nexus серии 2000.

● Индикаторы обнаружения и маяков на основе портов

● Синхронизация конфигурации

● Предварительная подготовка модуля

● Откат конфигурации

● Безопасная оболочка версии 2 (SSHv2)

● Телнет

● ААА

● ААА с RBAC

● РАДИУС

● ТАКАКС+

● Системный журнал (8 серверов)

● Встроенный анализатор пакетов

● SNMPv1, v2 и v3 (IPv4 и IPv6)

● Расширенная поддержка SNMP MIB.

● Поддержка XML (NETCONF)

● Удаленный мониторинг (RMON)

● Advanced Encryption Standard (AES) для трафика управления

● Единое имя пользователя и пароль для интерфейса командной строки и SNMP.

● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP)

● Цифровые сертификаты для управления между коммутатором и сервером RADIUS.

● Версии 1 и 2 протокола обнаружения Cisco.

● RBAC

● Анализатор коммутируемых портов (SPAN) на физических интерфейсах, каналах портов, VLAN и интерфейсах Fibre Channel.

● Инкапсулированный удаленный диапазон SPAN (ERSPAN)

● Счетчики входящих и исходящих пакетов на каждый интерфейс

● Протокол сетевого времени (NTP)

● ЗОЛОТО

● Комплексные диагностические тесты при загрузке

● Звонок домой

● Умный звонок домой

● Менеджер Cisco Fabric

● Cisco DCNM

● Решение CiscoWorks для управления локальной сетью (LMS)

Мост центра обработки данных

● PFC, совместимый с CEE и IEEE (поддержка паузы для каждого приоритета)

● Поддержка расстояния связи PFC: 3000 м

● CEE-совместимый протокол DCBX

● Расширенный выбор передачи, соответствующий стандартам CEE и IEEE

Возможности Fibre Channel и FCoE (требуется лицензия на услуги хранения)

● Соответствие стандартам T11 FCoE (FC-BB-5)

● Протокол инициализации T11 FCoE (FIP) (FC-BB-5)

● Любой 10-гигабитный Ethernet-порт, настраиваемый как FCoE

● Администрирование SAN отдельно от администрирования LAN

● ФКП

● Переадресация Fibre Channel (FCF)

● Стандартные типы портов Fibre Channel: E, F и NP.

● Типы расширенных портов Fibre Channel: VE, TE и VF.

● Транкинг с F-портом

● Направление через F-порт

● Прямое подключение целей FCoE и Fibre Channel

● До 240 кредитов буфера на собственный порт Fibre Channel

● До 32 сетей VSAN на коммутатор

● Канал порта Fibre Channel (SAN)

● Собственный режим взаимодействия 1

● Собственный режим взаимодействия 2

● Собственный режим взаимодействия 3

● Собственный режим взаимодействия 4

● Транкинг VSAN

● Интерфейс управления устройствами Fabric (FDMI)

● Сохранение идентификатора Fibre Channel (FCID)

● Службы псевдонимов распределенных устройств

● Заказная доставка

● Отслеживание портов

● Технология Cisco N-Port Virtualization (NPV)

● Виртуализация идентификатора N-порта (NPIV)

● Службы структуры: сервер имен, зарегистрированное уведомление об изменении состояния (RSCN), службы входа в систему и зонирование сервера имен.

● Услуги коммутационной сети для каждого VSAN

● Услуги Cisco Fabric

● Протокол проверки подлинности Diffie-Hellman Challenge Handshake (DH-CHAP) и протокол безопасности Fibre Channel (FC-SP).

● Службы псевдонимов распределенных устройств

● Аутентификация хост-коммутатор и коммутатор-коммутатор FC-SP

● Сначала кратчайший путь структуры (FSPF)

● Привязка фабрики для Fibre Channel

● Стандартное зонирование

● Безопасность порта

● Домен и порт

● Расширенное зонирование

● Каналы портов SAN

● Анализатор Cisco Fabric

● Трассировка Fibre Channel

● Проверка связи Fibre Channel

● Отладка Fibre Channel

● Поддержка Cisco Fabric Manager

● Спецификация Инициативы по управлению хранением (SMI-S)

● Загрузка из SAN через VPC/EVPC.

Общие MIB

● SNMPv2-СМИ

● СИСКО-СМИ

● SNMPv2-TM

● SNMPv2-ТС

● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB

● IANAifType-MIB

● IANAiprouteпротокол-MIB

● HCNUM-ТС

● СИСКО-ТС

● SNMPv2-MIB

● SNMP-СООБЩЕСТВО-MIB

● SNMP-СТРУКТУРА-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-ЦЕЛЬ-MIB

● SNMP-POL'ZOVATEL'SKIJ-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

MIB уровня 3

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

MIB Fibre Channel

● СИСКО-СТ-ТС

● CISCO-FC-FE-MIB

● CISCO-FCSP-MIB

● CISCO-PORT-TRACK-MIB

● CISCO-PSM-MIB

● CISCO-FC-SPAN-MIB

● CISCO-ПОРТ-КАНАЛ-MIB

● CISCO-RSCN-MIB

● CISCO-NS-MIB

● CISCO-FCS-MIB

● CISCO-DM-MIB

● ВОЛОКНО-КАНАЛ-FE-MIB

● CISCO-FC-ROUTE-MIB

● CISCO-FSPF-MIB

● CISCO-ZS-MIB

● CISCO-ZS-EXT-MIB

● CISCO-VSAN-MIB

● CISCO-CFS-MIB

● CISCO-FCPING-MIB

● CISCO-FCTRACEROUTE-MIB

● CISCO-FDMI-MIB

● CISCO-FC-DEVICE-ALIAS-MIB

● CISCO-WWNMGR-MIB

● FCMGMT-MIB

● СИСКО-ВЭДМ-МИБ

● CISCO-FCOE-MIB

MIB Ethernet

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● Виртуальный интерфейс CISCO-MIB

MIB конфигурации

● СУЩНОСТЬ-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-FLASH-MIB

● CISCO-СИСТЕМА-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-SERVER-INTERFACE-MIB

● CISCO-NTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-CHECK-MIB

● CISCO-IMAGE-UPGRADE-MIB

● CISCO-CONFIG-COPY-MIB

● CISCO-ENTITY-VENDORTYPE-OID-MIB

● CISCO-МОСТ-MIB

Мониторинг MIB

● ДИФФСЕРВ-DSCP-TC

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● ДИФФСЕРВ-МИБ

● CISCO-CALLHOME-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-ПРОЦЕСС-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

MIB безопасности

● CISCO-AAA-СЕРВЕР-MIB

● CISCO-AAA-СЕРВЕР-EXT-MIB

● CISCO-ОБЩИЕ РОЛИ-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-RADIUS-MIB

● CISCO-SECURE-SHELL-MIB

● MIB TCP/IP

● INET-АДРЕС-MIB

● TCP-MIB

● CISCO-TCP-MIB

● UDP-MIB

● IP-MIB

● CISCO-IP-ПРОТОКОЛ-FIL'TR-MIB

● CISCO-DNS-КЛИЕНТ-MIB

● CISCO-PORTSECURITY-MIB

Разное MIB

● СТАРТ-MIB

● CISCO-ЛИЦЕНЗИЯ-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

● CISCO-ETHERNET-FABRIC-EXTENDER-MIB

● CISCO-МОСТ-MIB

Отраслевые стандарты

● IEEE 802.1D: протокол связующего дерева

● IEEE 802.1p: приоритезация CoS

● IEEE 802.1Q: Маркировка VLAN

● IEEE 802.1Qaz: улучшенный выбор передачи

● IEEE 802.1Qbb: пауза для каждого приоритета

● IEEE 802.1s: несколько экземпляров VLAN протокола связующего дерева.

● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева.

● IEEE 802.3: Ethernet

● IEEE 802.3ad: LACP с быстрыми таймерами

● IEEE 802.3ae: 10-гигабитный Ethernet

● Поддержка SFF 8431 SFP+ CX1

● РМОН

● IEEE 1588-2008: Протокол точного времени (граничные часы)

Стандарты оптоволоконного канала

● FC-PH, редакция 4.3 (ANSI/INCITS 230-1994)

● FC-PH, поправка 1 (ANSI/INCITS 230-1994/AM1 1996)

● FC-PH, поправка 2 (ANSI/INCITS 230-1994/AM2-1999)

● FC-PH-2, редакция 7.4 (ANSI/INCITS 297-1997)

● FC-PH-3, редакция 9.4 (ANSI/INCITS 303-1998)

● FC-PI, редакция 13 (ANSI/INCITS 352-2002)

● FC-PI-2, редакция 10 (ANSI/INCITS 404-2006)

● FC-PI-4, редакция 7.0

● FC-FS, редакция 1.9 (ANSI/INCITS 373-2003)

● FC-FS-2, редакция 0.91

● FC-LS, редакция 1.2

● FC-SW-2, редакция 5.3 (ANSI/INCITS 355-2001)

● FC-SW-3, редакция 6.6 (ANSI/INCITS 384-2004)

● FC-GS-3, редакция 7.01 (ANSI/INCITS 348-2001)

● FC-GS-4, редакция 7.91 (ANSI/INCITS 387-2004)

● FC-BB-5, редакция 2.0 для FCoE

● FCP, редакция 12 (ANSI/INCITS 269-1996)

● FCP-2, редакция 8 (ANSI/INCITS 350-2003)

● FCP-3, редакция 4 (ANSI/INCITS 416-2006)

● FC-MI, редакция 1.92 (INCITS TR-30-2002, кроме FL-портов и класса 2)

● FC-MI-2, редакция 2.6 (INCITS TR-39-2005, кроме FL-портов и класса 2)

● FC-SP, редакция 1.6

● FC-DA, редакция 3.1 (INCITS TR-36-2004, кроме портов FL, SB и класса 2)

● Класс обслуживания: класс 3, класс F

● Стандартные типы портов Fibre Channel: E и F.

● Типы расширенных портов Fibre Channel: SD и TE

Физические характеристики

SFP+ Оптика

Платформа Cisco Nexus 5500 поддерживает медные кабели Twinax 10 Gigabit Ethernet SFP+ для коротких расстояний и оптику SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM и приемопередатчик Cisco Nexus 2000 Fabric Extender [FET-10G]) для более дальних расстояний. SFP+ имеет несколько преимуществ по сравнению с другими вариантами подключения 10 Gigabit Ethernet:

● Небольшой форм-фактор 10 Gigabit Ethernet

● Оптическая совместимость с интерфейсами XENPAK, X2 и XFP.

● Низкое энергопотребление

● Устройство с возможностью горячей замены

● Платформа Cisco Nexus 5500 поддерживает SFP+, совместимый с Fibre Channel 8 Гбит/с, для собственных вариантов подключения Fibre Channel; Модули приемопередатчиков SFP, совместимые со скоростью 8 Гбит/с Fibre Channel, для ближней и 10-километровой связи работают на скоростях 8/4/2 Гбит/с и поддерживаются собственными портами Fibre Channel с поддержкой 8 Гбит/с на модулях расширения и унифицированных портах.

Физические (высота x ширина x глубина)

3,47 х 17,3 х 29,5 дюйма (8,8 х 43,9 х 74,9 см)

Рабочая Температура

от 32 до 104°F (от 0 до 40°C)

Температура хранения (хранения)

от -40 до 158°F (от -40 до 70°C)

Влажность

от 5 до 95 % (без конденсации)

Высота

от 0 до 10 000 футов (от 0 до 3000 м)

Масса

47,5 фунтов (21,55 кг)
