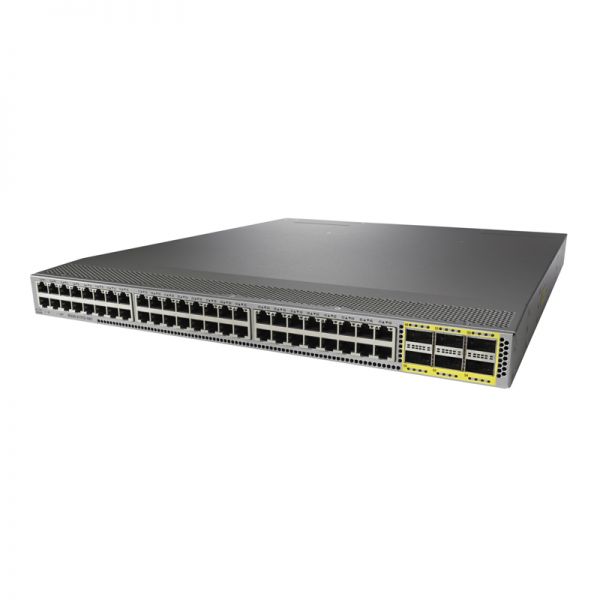

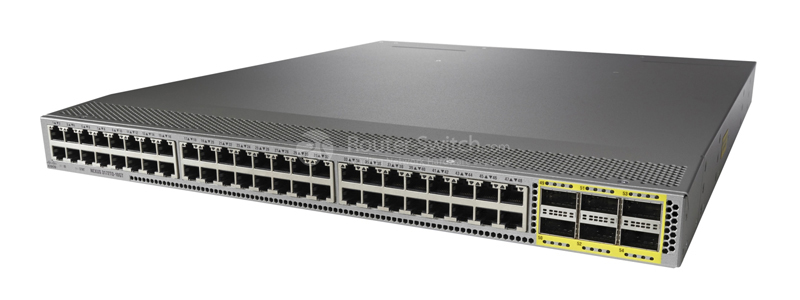

N3K-C3172TQ-32T - Cisco Nexus 3000 Series Switch

Технические характеристики N3K-C3172TQ-32T

Физический

● Фиксированный форм-фактор 1RU

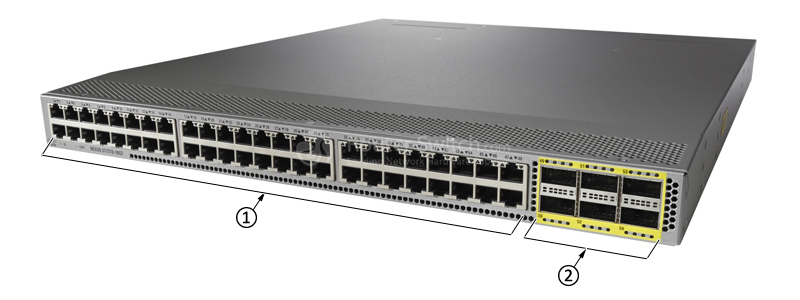

● 48 портов 10 Gigabit Ethernet (32 10GBASE-T и 6 QSFP+)

◦ 32 порта RJ-45 поддерживают 100 Мбит/с и 1 и 10 Gigabit Ethernet

◦ 6 портов QSFP поддерживают 4 x 10 Gigabit Ethernet или 40 Gigabit Ethernet каждый

● Резервные вентиляторы (3+1)

● 2 резервных источника питания

● Порты управления, консоли и флэш-памяти USB

Производительность

● Коммутационная способность 1,4 Тбит/с

● Скорость пересылки до 1 бит/с

● Линейная пропускная способность (уровень 2 и уровень 3) на всех портах

● Настраиваемые максимальные единицы передачи (MTU) до 9216 байт (Jumbo-кадры).

Аппаратные таблицы и масштабируемость

Количество MAC-адресов

288 000

Количество VLAN

4096

Количество экземпляров связующего дерева

● RSTP: 512

● MSTP: 64

Количество записей ACL

● 4000 входов

● 1000 выходов

Таблица маршрутизации

● 16 000 префиксов и 16 000 записей узлов*

● 8000 многоадресных маршрутов*

Количество EtherChannels

64 (с vPC)

Количество портов на EtherChannel

32

Системная память

4ГБ

Размер буфера

12 МБ общего доступа

Загрузочная флешка

2 ГБ

Власть

Количество источников питания

2

Типы блоков питания

● AC (прямой и обратный поток воздуха)

◦ — N2200-PAC-400W и N2200-PAC-400W-B (модели PQ)

◦ — NXA-PAC-500W и NX-PAC-500W-B (модели TQ)

● DC (прямой и обратный поток воздуха)

◦ — N2200-PDC-400W и N3K-PDC-350W-B (модели PQ)

◦ — NXA-PDC-500W и NX-PDC-500W-B (модели TQ)

Блоки питания переменного тока

● Входное напряжение

● Частота

● Эффективность

● от 100 до 240 В переменного тока

● от 50 до 60 Гц

● от 89 до 91 % при 220 В

Блоки питания постоянного тока

● Входное напряжение

● Максимальный ток (выход блока питания – вход системы)

● Эффективность

● от –40 до –72 В постоянного тока

● 33 А (блок 400 Вт), 42 А (блок 500 Вт)

● от 85 до 88%

Охлаждение

● Схемы прямого и обратного обдува:

◦ Прямой поток воздуха: выпуск на сторону портов (воздух поступает через кассету вентиляторов и блоки питания и выходит через порты).

◦ Обратный поток воздуха: забор воздуха со стороны портов (воздух поступает через порты и выходит через кассету вентиляторов и блоки питания).

● Резервные вентиляторы

● Горячая замена (необходимо заменить в течение 1 минуты)

Звук

Измеренная звуковая мощность (максимальная)

● Скорость вентилятора: рабочий цикл 40 %

● Скорость вентилятора: рабочий цикл 70 %

● Скорость вентилятора: рабочий цикл 100 %.

● 64,9 дБА

● 69,3 дБА

● 76,7 дБА

Среда

Размеры

(высота х ширина х глубина)

1,72 х 17,3 х 19,7 дюйма (4,4 х 43,9 х 50,5 см)

Масса

22,0 фунта (10 кг)

Рабочая Температура

● от 32 до 104°F (от 0 до 40°C)

Температура хранения

● от -40 до 158°F (от -40 до 70°C)

Рабочая относительная влажность

● от 10 до 85 % без конденсации

● До 5 дней при максимальной (85%) влажности

● Рекомендовать среду центра обработки данных ASHRAE.

Относительная влажность хранения

● от 5 до 95 % без конденсации

Высота

● От 0 до 10 000 футов (от 0 до 3000 м)

Безопасность и электромагнитная совместимость

Соответствие нормативным требованиям

● Продукты должны соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Безопасность

● UL 60950-1, второе издание

● CAN/CSA-C22.2 № 60950-1, второе издание

● EN 60950-1, второе издание

● МЭК 60950-1, второе издание

● AS/NZS 60950-1

● ГБ4943

ЭМС: Выбросы

● 47CFR, часть 15 (CFR 47), класс A

● AS/NZS CISPR22 Класс A

● СИСПР22 Класс А

● EN55022 Класс А

● ICES003 Класс А

● VCCI класс А

● EN61000-3-2

● EN61000-3-3

● KN22 Класс А

● CNS13438 Класс А

ЭМС: иммунитет

● EN55024

● СИСПР24

● EN300386

● КН24

RoHS

● Соответствует RoHS 5, за исключением свинцовых разъемов с запрессовкой.

Управление и поддержка стандартов

Поддержка MIB

Общие MIB

● SNMPv2-СМИ

● СИСКО-СМИ

● SNMPv2-TM

● SNMPv2-ТС

● IANA-АДРЕС-СЕМЕЙНЫЕ-НОМЕРА-MIB

● IANAifType-MIB

● IANAiprouteпротокол-MIB

● HCNUM-ТС

● СИСКО-ТС

● SNMPv2-MIB

● SNMP-СООБЩЕСТВО-MIB

● SNMP-СТРУКТУРА-MIB

● SNMP-УВЕДОМЛЕНИЕ-MIB

● SNMP-ЦЕЛЬ-MIB

● SNMP-POL'ZOVATEL'SKIJ-SM-MIB

● SNMP-VIEW-BASED-ACM-MIB

● CISCO-SNMP-VACM-EXT-MIB

● МАУ-МИБ

● CISCO-SWITCH-QOS-MIB

● CISCO-CLASS-BASED-QOS-MIB

MIB Ethernet

● CISCO-VLAN-ЧЛЕНСТВО-MIB

● LLDP-MIB

● IP-MULTICAST-MIB

MIB конфигурации

● СУЩНОСТЬ-MIB

● IF-MIB

● CISCO-ENTITY-EXT-MIB

● CISCO-ENTITY-FRU-CONTROL-MIB

● CISCO-ENTITY-SENSOR-MIB

● CISCO-СИСТЕМА-MIB

● CISCO-SYSTEM-EXT-MIB

● CISCO-IP-IF-MIB

● CISCO-IF-EXTENSION-MIB

● CISCO-NTP-MIB

● CISCO-VTP-MIB

● CISCO-IMAGE-MIB

● CISCO-IMAGE-UPGRADE-MIB

Мониторинг MIB

● УВЕДОМЛЕНИЕ-ЖУРНАЛ-MIB

● CISCO-SYSLOG-EXT-MIB

● CISCO-ПРОЦЕСС-MIB

● RMON-MIB

● CISCO-RMON-CONFIG-MIB

● CISCO-HC-ALARM-MIB

MIB безопасности

● CISCO-AAA-СЕРВЕР-MIB

● CISCO-AAA-СЕРВЕР-EXT-MIB

● CISCO-ОБЩИЕ РОЛИ-MIB

● CISCO-COMMON-MGMT-MIB

● CISCO-SECURE-SHELL-MIB

Разное MIB

● CISCO-ЛИЦЕНЗИЯ-MGR-MIB

● CISCO-FEATURE-CONTROL-MIB

● CISCO-CDP-MIB

● CISCO-RF-MIB

Уровень 3 и MIB маршрутизации

● UDP-MIB

● TCP-MIB

● OSPF-MIB

● BGP4-MIB

● CISCO-HSRP-MIB

Стандарты

● IEEE 802.1D: протокол связующего дерева

● IEEE 802.1p: приоритизация CoS

● IEEE 802.1Q: Маркировка VLAN

● IEEE 802.1s: Несколько экземпляров VLAN протокола связующего дерева

● IEEE 802.1w: быстрая реконфигурация протокола связующего дерева

● IEEE 802.3z: гигабитный Ethernet

● IEEE 802.3ad: протокол управления объединением каналов (LACP).

● IEEE 802.3ae: 10-гигабитный Ethernet (Cisco Nexus 3064-X)

● IEEE 802.3ba: 40-гигабитный Ethernet

● IEEE 802.3an:10GBASE-T (Cisco Nexus 3064-T)

● IEEE 802.1ab: LLDP

● IEEE 1588-2008: Протокол точного времени (граничные часы)

RFC

BGP

● RFC 1997: Атрибут сообщества BGP

● RFC 2385: Защита сеансов BGP с помощью опции подписи TCP MD5.

● RFC 2439: Демпфирование флэп-маршрутов BGP.

● RFC 2519: Платформа для объединения междоменных маршрутов.

● RFC 2545: использование многопротокольных расширений BGPv4.

● RFC 2858: Многопротокольные расширения для BGPv4.

● RFC 3065: Конфедерации автономных систем для BGP.

● RFC 3392: Объявление возможностей с помощью BGPv4.

● RFC 4271: BGPv4

● RFC 4273: BGPv4 MIB: определения управляемых объектов для BGPv4.

● RFC 4456: Отражение маршрута BGP.

● RFC 4486: Подкоды для сообщения уведомления о прекращении BGP

● RFC 4724: Механизм плавного перезапуска для BGP.

● RFC 4893: поддержка BGP для 4-октетного номера AS.

OSPF

● RFC 2328: OSPF версии 2.

● 8431RFC 3101: опция OSPF Not-So-Stubby-Area (NSSA)

● RFC 3137: объявление маршрутизатора-заглушки OSPF.

● RFC 3509: Альтернативные реализации пограничных маршрутизаторов области OSPF.

● RFC 3623: Мягкий перезапуск OSPF

● RFC 4750: MIB OSPF версии 2.

РВАТЬ

● RFC 1724: Расширение MIB RIPv2

● RFC 2082: Аутентификация RIPv2 MD5

● RFC 2453: RIP версии 2

IP-услуги

● RFC 768: UDP

● RFC 783: Упрощенный протокол передачи файлов (TFTP)

● RFC 791: IP

● RFC 792: ICMP

● RFC 793: TCP

● RFC 826: ARP

● RFC 854: Telnet

● RFC 959: FTP

● RFC 1027: прокси-ARP

● RFC 1305: Протокол сетевого времени (NTP), версия 3.

● RFC 1519: Бесклассовая междоменная маршрутизация (CIDR)

● RFC 1542: ретрансляция BootP

● RFC 1591: Клиент системы доменных имен (DNS)

● RFC 1812: маршрутизаторы IPv4.

● RFC 2131: помощник DHCP

● RFC 2338: VRRP

IP-мультикаст

● RFC 2236: IGMPv2

● RFC 3376: IGMPv3

● RFC 3446: Механизм Anycast Rendezvous Point с использованием PIM и MSDP

● RFC 3569: Обзор SSM

● RFC 3618: MSDP

● RFC 4601: PIM-SM: Спецификация протокола (пересмотренная)

● RFC 4607: SSM для IP

● RFC 4610: Anycast-RP с использованием PIM

● RFC 5132: MIB многоадресной рассылки IP

Особенности программного обеспечения

Слой 2

● Порты коммутатора уровня 2 и магистрали VLAN

● Инкапсуляция VLAN IEEE 802.1Q

● Поддержка до 4096 сетей VLAN.

● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (совместимость с IEEE 802.1w)

● MSTP (IEEE 802.1s): 64 экземпляра

● Связующее дерево PortFast

● Защита корня связующего дерева

● Spanning Tree Bridge Assurance

● Технология Cisco EtherChannel (до 32 портов на EtherChannel)

● LACP: IEEE 802.3ad

● Усовершенствованное хеширование порт-канал на основе информации уровней 2, 3 и 4.

● виртуальный ПК

● Jumbo-кадры на всех портах (до 9216 байт)

● Контроль шторма (одноадресная, многоадресная и широковещательная рассылка)

● Частные виртуальные локальные сети

● Энтропия NvGRE

● Надежное хеширование

Слой 3

● Интерфейсы уровня 3: маршрутизируемые порты на интерфейсах, виртуальные интерфейсы коммутатора (SVI), каналы портов и подынтерфейсы (всего: 1024)

● 64-канальный ECMP

● 4000 входящих и 1000 исходящих записей ACL

● Маршрутизация IPv6: статическая, OSPFv3 и BGPv6.

● Протоколы маршрутизации: Static, RIPv2, EIGRP, OSPF и BGP.

● Обнаружение двунаправленного потока (BFD) для статических маршрутов BGP, OSPF и IPv4.

● HSRP и VRRP

● ACL: маршрутизируемый ACL с параметрами уровня 3 и 4 для согласования входящих и исходящих ACL.

● VRF: VRF-lite (IP VPN), одноадресная передача с поддержкой VRF (BGP, OSPF и RIP) и многоадресная рассылка с поддержкой VRF.

● Одноадресная переадресация по обратному пути (uRPF) с ACL; строгий и свободный режимы

● Поддержка кадров Jumbo (до 9216 байт)

● Туннелирование общей инкапсуляции маршрутизации (GRE)

● Расширенные функции BGP, в том числе путь добавления BGP для eBGP и iBGP, улучшения удаления приватного доступа и следующий переход eBGP без изменений.

● Поддержка туннеля IP-в-IP

Мультикаст

● Многоадресная рассылка: PIMv2, PIM-SM и PIM-SSM.

● Маршрутизатор Bootstrap (BSR), Auto-RP и Static RP

● MSDP и Anycast RP

● Протокол управления группами Интернета (IGMP), версии 2 и 3.

Качество обслуживания (QoS)

● Уровень 2 IEEE 802.1p (класс обслуживания [CoS])

● 8 аппаратных очередей на порт

● Конфигурация QoS для каждого порта

● Доверие CoS

● Назначение CoS на основе портов

● Совместимость с модульным интерфейсом командной строки QoS (MQC)

● Классификация QoS на основе ACL (уровни 2, 3 и 4)

● Маркировка MQC CoS

● Маркировка точки кода дифференцированных услуг (DSCP)

● Взвешенное случайное раннее обнаружение (WRED)

● Организация исходящих очередей на основе CoS

● Выход из очереди со строгим приоритетом

● Планирование на основе выходного порта: взвешенный циклический перебор (WRR)

● Явное уведомление о перегрузке (ECN)

● Настраиваемая маркировка ECN для каждого порта

● Приоритетное управление потоком (с 3 очередями без сброса и 1 очередью по умолчанию со строгим приоритетом планирования между очередями

● Маршрутизация на основе политик (PBR)

Безопасность

● Входящие списки управления доступом (стандартные и расширенные) в сети Ethernet.

● Стандартные и расширенные списки управления доступом уровней 3 и 4 включают IPv4, протокол управляющих сообщений Интернета (ICMP), TCP и протокол пользовательских дейтаграмм (UDP).

● ACL на основе VLAN (VACL)

● ACL на основе портов (PACL)

● Именованные ACL

● ACL на виртуальных терминалах (vtys)

● Отслеживание DHCP с помощью опции 82

● Номер порта в DHCP Option 82

● DHCP-ретранслятор

● Проверка протокола динамического разрешения адресов (ARP)

● Настраиваемый CoPP

● SPAN с фильтрацией ACL

Брокер данных Cisco Nexus

● Поддержка топологии для объединения TAP и SPAN.

● Поддержка QinQ для маркировки портов TAP и SPAN источника ввода.

● Конфигурация симметричного хеширования для балансировки нагрузки трафика на несколько инструментов.

● Фильтрация трафика на основе информации заголовков уровней с 1 по 4.

● Репликация трафика и перенаправление на несколько инструментов мониторинга.

● Надежный RBAC

● API передачи репрезентативного состояния (REST) в северном направлении для поддержки всех программируемых возможностей.

Управление

● ПОАП

● Python-скрипты

● Cisco EEM

● Управление коммутатором с использованием портов управления 10/100/1000 Мбит/с или консольных портов.

● Консоль на основе интерфейса командной строки для подробного внешнего управления

● Внутриполосное управление коммутатором

● Индикаторы локатора и маяка

● Откат конфигурации

● SSHv2

● Сервер безопасного копирования (SCP)

● Телнет

● ААА

● AAA с RBAC

● РАДИУС

● ТАКАКС+

● Системный журнал

● Создание системного журнала для системных ресурсов (например, таблицы FIB)

● Встроенный анализатор пакетов

● SNMP v1, v2 и v3

● Расширенная поддержка SNMP MIB.

● Поддержка XML (NETCONF)

● Удаленный мониторинг (RMON)

● Advanced Encryption Standard (AES) для трафика управления

● Единое имя пользователя и пароль для интерфейса командной строки и SNMP.

● Протокол проверки подлинности Microsoft Challenge Handshake (MS-CHAP)

● Цифровые сертификаты для управления между коммутатором и сервером RADIUS.

● Версии 1 и 2 протокола обнаружения Cisco.

● RBAC

● SPAN на физическом уровне, канале порта и VLAN.

● Настраиваемое выделение буфера для SPAN

● Инкапсулированный удаленный диапазон SPAN (ERSPAN)

● Счетчики входящих и исходящих пакетов на каждый интерфейс

● Граничные часы PTP (IEEE 1588)

● Протокол сетевого времени (NTP)

● Cisco ОМС

● Комплексные диагностические тесты при загрузке

● Cisco Call Home

● Cisco DCNM

● Расширенный мониторинг использования буфера

● поток
