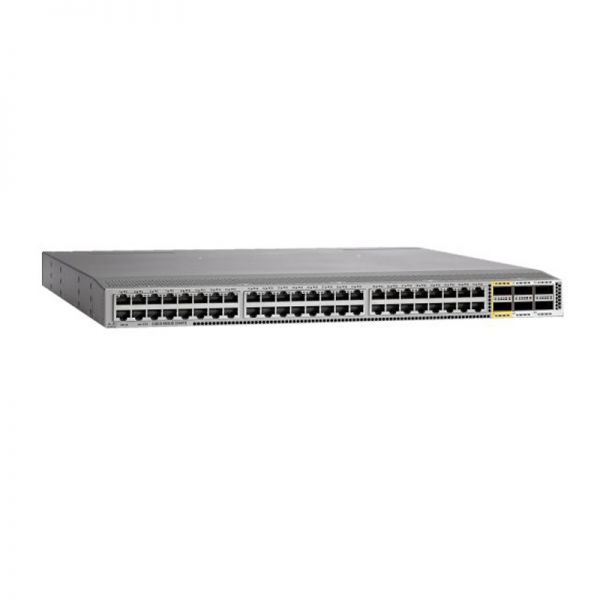

N2K-C2348TQ - Cisco Nexus 2000 Series Fabric Extender

Спецификация N2K-C2348TQ

Тип

Сиско Нексус 2348TQ

Хост-интерфейсы расширения Fabric

48

Тип интерфейса хоста расширителя Fabric

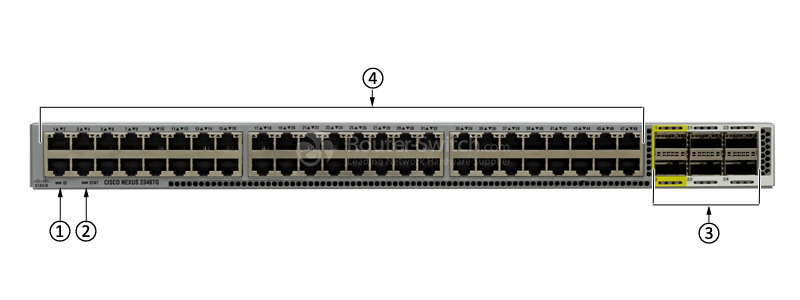

48 портов 100M/1/10GBASE-T: разъемы RJ-45

Тканевые интерфейсы удлинителя ткани

6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet)

Тип интерфейса ткани удлинителя ткани

Волокно: QSFP-40G-SR-BD, QSFP-40G-SR4, QSFP-40G-SR4-S, QSFP-40G-LR4, QSFP-40G-LR4-S и QSFP-40G-CSR4-S

Медь: активные кабели Twinax 40 Gigabit Ethernet QSFP+ (QSFP-H40G-ACU7M и QSFP-H40G-ACU10M (без пассивных кабелей)

Кабели AOC: QSFP-H40G-AOC1M, QSFP-H40G-AOC2M, QSFP-H40G-AOC3M, QSFP-H40G-AOC5M, QSFP-H40G-AOC7M, QSFP-H40G-AOC10M и QSFP-H40G-AOC15M

Ответвительные кабели AOC: QSFP-4x10G-AOC1M, QSFP-4x10G-AOC2M, QSFP-4x10G-AOC3M, QSFP-4x10G-AOC5M, QSFP-4x10G-AOC7M и QSFP-4x10G-AOC10M

Медные ответвительные кабели: QSFP-4X10G-AC7M и QSFP-4X10G-AC10M (без пассивных кабелей)

Расстояние между удлинителем фабрики Cisco Nexus 2300 и коммутатором Cisco Nexus 5500 составляет до 10 км (до 3 км для трафика FCoE), а для коммутатора Cisco Nexus 5600 или коммутатора серии 6000 расстояние составляет до 3 км (300 м для трафика FCoE). )

Поддерживается вся эквивалентная оптика S-класса.

Адаптер Cisco 40GBASE QSFP-SFP+/SFP (CVR-QSFP-SFP10G)

Скорость ткани

До 240 Гбит/с в каждом направлении

(полный дуплекс 480 Гбит/с)

Переподписка

До 2:1

Производительность

Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с

FCoE

Поддержка FCoE до 30 м с кабелями категорий 6a и 7 (платформы Cisco Nexus 5500 и 5600 и серия 6000)

Родительский коммутатор Cisco

Платформы Cisco Nexus 5500 и 5600

Cisco Nexus серии 6000

Cisco Nexus серии 7000 и платформа 7700

Cisco Nexus серии 9300 и 9500

Минимум программного обеспечения

ОС Cisco NX версии 7.1(0)N1(1)

(платформы Cisco Nexus 5500 и 5600 и серия 6000)

Выпуск ОС Cisco NX 7.2.0D1(1)

(Cisco Nexus серии 7000 и платформа 7700)

ОС Cisco NX версии 7.0(3)I2(1)

(Cisco Nexus серии 9300 и платформа 9500)

Размеры (В х Ш х Г)

1,72 х 17,3 х 17,07 дюйма (4,37 х 43,94 х 43,36 см)

Масса

17,7 фунтов. (8,0 кг)

Среда

Рабочая температура: от 32 до 131 °F (от 0 до 55 °C)

Нерабочая температура: от -40 до 158°F (от -40 до 70°C)

Влажность: от 5 до 95 процентов (без конденсации)

Высота над уровнем моря: от 0 до 10 000 футов (от 0 до 3000 м)

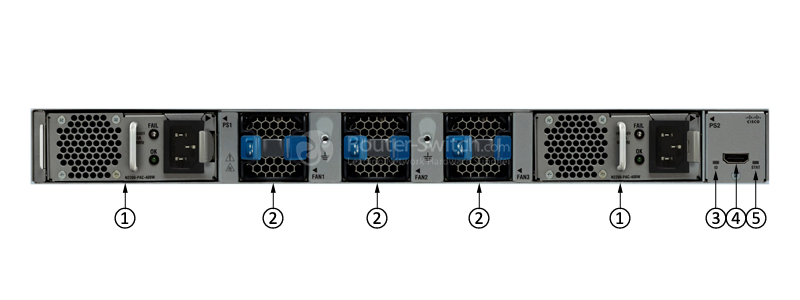

Источник питания

N2200-PAC-400W,

N2200-PAC-400W-Б,

N2200-PDC-400W,

N2200-PDC-350W-B, NXA-PHV-500W и NXA-PHV-500W-B

Вентиляторные модули

NXA-FAN-30CFM-F и NXA-FAN-30CFM-B (резервирование N+1 = 3 вентилятора)

Типичная входная рабочая мощность

280 Вт на 30 м (максимум 350 Вт)

Рассеивание тепла

952 БТЕ/час (типичное значение); 1190 БТЕ/час (максимум)

Соответствие нормативным требованиям

Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Безопасность

• УЛ 60950-1
• CAN/CSA-C22.2 № 60950-1EN 60950-1
• МЭК 60950-1АС/НЗС 60950-1ГБ4943

ЭМС: Выбросы

• 47CFR, часть 15 (CFR 47), класс A
• AS/NZS CISPR22 Класс А
• СИСПР22 Класс А
• EN55022 Класс А
• ICES003 Класс А
• ВККИ класс А
• EN61000-3-2
• EN61000-3-3
• КН22 Класс А
• CNS13438 Класс А

ЭМС: иммунитет

• EN50082-1
• EN61000-6-1
• EN55024
• СИСПР24
• EN300386
• Серия КН 61000-4

RoHS

Cisco Nexus 2348UPQ, 2348TQ и 2332TQ соответствуют требованиям RoHS-6.

Стандарты построения сетевого оборудования (NEBS)

Cisco Nexus 2348UPQ, 2348TQ и 2332TQ соответствуют стандартам NEBS уровня 3 (аппаратная версия 3) (в настоящее время не поддерживается)

Описание

Спецификация

Функции уровня 2

• Магистрали VLAN уровня 2
• Инкапсуляция VLAN IEEE 802.1Q
• Технология Cisco EtherChannel на восходящих каналах
• PortChannel на портах сервера на платформах Cisco Nexus 2300
• Расширенное хеширование PortChannel
• Jumbo-кадры на всех портах (до 9216 байт)
• Пауза кадров (приоритетное управление потоком [PFC] и IEEE 802.3x)
• Частные VLAN (неразборчивые только на восходящих каналах)
• Локальная многоадресная репликация на платформе Cisco Nexus 2300 (8000 записей)
• Автосогласование с 1000BASE-T; полный дуплекс на хост-интерфейсах

Расширенный Ethernet

• DCB

Качество обслуживания (QoS)

• Уровень 2 IEEE 802.1p (класс обслуживания [CoS])
• Восемь аппаратных очередей на порт (платформы Cisco Nexus 2300)
• Конфигурация QoS для каждого порта
• Локальная политика на платформе Cisco Nexus 2300 (64 полицейских)
• доверие CoS
• Настраиваемый порог отбрасывания хвоста на платформе Cisco Nexus 2300
• Выход из очереди со строгим приоритетом
• Планирование выходных портов: циклический взвешенный алгоритм (WRR)

Высокая доступность

• Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях
• Резервирование питания 1:1
• Управление трафиком восходящего канала с помощью хеширования Cisco EtherChannel или статического закрепления портов
• vPC для двухсетевого соединения «активный-активный» между двумя родительскими коммутаторами Cisco Nexus.
• vPC для двухсетевого прямого подключения NIC через два расширителя коммутационной сети платформы Cisco Nexus 2300
• Обновление программного обеспечения в процессе эксплуатации (ISSU)

Безопасность

• Локальная классификация (256 записей списка управления доступом [ACL])

Управление

• Управление расширителем фабрики с помощью внутриполосного управления
• Индикаторы обнаружения и маяки на передней и задней части корпуса (маяки на передней и задней частях корпуса помогают уменьшить количество ошибок при обслуживании оборудования)
• Индикаторы локатора и маяка для каждого порта
• системный журнал
• Версии 1, 2 и 3 простого протокола управления сетью (SNMP v1, v2 и v3)
• Расширенная поддержка SNMP MIB
• Поддержка XML (NETCONF)
• Удаленный мониторинг (RMON)
• Протокол обнаружения Cisco версии 1 и 2
• Источник Cisco Switched Port Analyzer (SPAN) на портах сервера
• Самотестирование при включении питания (POST)
• Универсальная онлайн-диагностика Cisco (ЗОЛОТО): Ethernet
• Комплексные диагностические тесты загрузки
• СискоВоркс
• Сетевой менеджер центра обработки данных Cisco (DCNM); платформа Cisco Nexus 2300 управляется через родительский коммутатор Cisco Nexus с использованием DCNM и стандартного SNMP, интерфейса XML и интерфейса командной строки (CLI)

MIB конфигурации

• ENTITY-MIB
• IF-MIB
• ТКАНЬ-Удлинитель MIB
• CISCO-ENTITY-EXT-MIB
• CISCO-ENTITY-FRU-CONTROL-MIB
• CISCO-ENTITY-SENSOR-MIB
• CISCO-ETHERNET-FABRIC-EXTENDER-MIB

Мониторинг MIB

• RMON-MIB

Отраслевые стандарты

• IEEE 802.1p: приоритезация CoS
• IEEE 802.1Q: Маркировка VLAN
• IEEE 802.3: Ethernet
• IEEE 802.3ae: 10-гигабитный Ethernet
• Поддержка SFF 8431 SFP+
• Спецификация IEEE 802.3u 100BASE-TX
• Спецификация IEEE 802.3ab 1000BASE-T
• IEEE 802.3ан 10GBASE-T
• 10GBASE-СР
• 10GBASE-LR
• РМОН
• SFF-8461
