N2K-C2248TP-E - Cisco Nexus 2000 Series Fabric Extender
Похожие модели
N2K-C2248TP-E Обзор
N2K-C2248TP-E — это шасси платформы Cisco Nexus 2000 с 2 блоками питания, 1 модулем вентиляторов, 48x100/1000Base-T + 4x10GE (требуется SFP+), буфером 32 МБ и возможностью выбора воздушного потока. Расширители Cisco Nexus серии 2000 Fabric представляют собой категорию продуктов для центров обработки данных, предназначенных для упрощения архитектуры и операций доступа к центру обработки данных. Расширители Nexus 2000 Series Fabric ведут себя как удаленные линейные карты для родительского коммутатора Cisco Nexus. Расширители фабрики по существу являются расширениями родительской фабрики коммутаторов Cisco Nexus, при этом расширители фабрики и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертывания как в верхней части стойки (ToR), так и в конце ряда (EoR).
Краткие характеристики

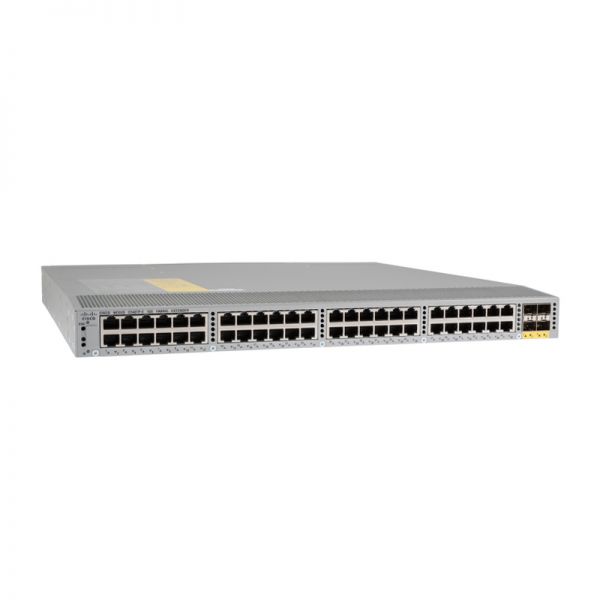

На рис. 1 показан внешний вид N2K-C2248TP-E.
N2K-C2248TP-E Appearance" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TP-E/N2K-C2248TP-E_Appearance.jpg" title="Внешний вид N2K-C2248TP-E">
Таблица 1 показывает краткую спецификацию.
| Код продукта | |
| Хост-интерфейсы расширения Fabric | 48 |
| Тип интерфейса хоста расширителя Fabric | Порты 100BASE-T/1000BASE-T: разъемы RJ-45 |
| Тканевые интерфейсы удлинителя ткани | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |
| Скорость ткани | 40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс) |
| Производительность | Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с |
| Родительский коммутатор Cisco | Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
| Размеры (В х Ш х Г) | 4,37 х 43,94 х 44,96 см |
| Вес нетто | 8,0 кг (Системы полностью загружены двумя блоками питания и одной кассетой вентиляторов.) |
информация о продукте

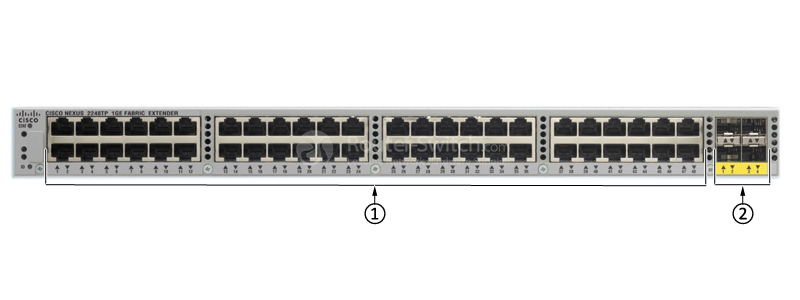

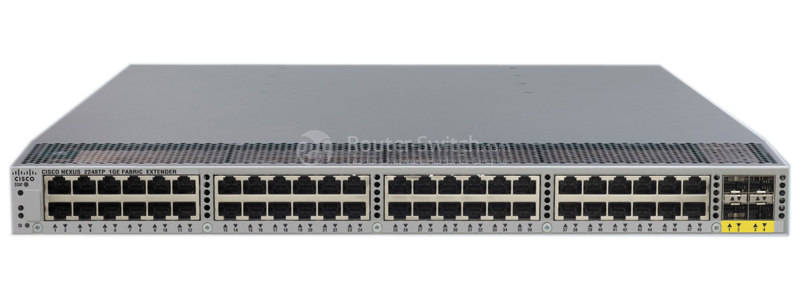

На рис. 2 показана передняя панель N2K-C2248TP-E.
N2K-C2248TP-E Front Panel" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TP-E/N2K-C2248TP-E_Front_Panel.jpg" title="Передняя панель N2K-C2248TP-E">
Примечание:
| ① | 48 портов 100/1000BASE-T, обращенных к хосту, для разъемов RJ-45 |
| ② | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |

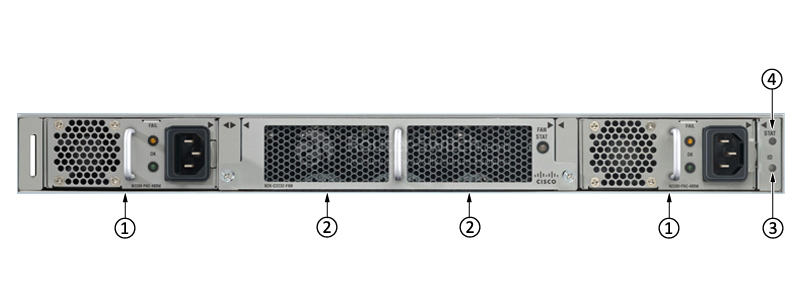

На рис. 3 показана задняя панель N2K-C2248TP-E.
N2K-C2248TP-E back Panel" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TP-E/N2K-C2248TP-E_back_Panel.jpg" title="Задняя панель N2K-C2248TP-E">
Примечание:
| ① | Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока) |
| ② | Модули вентиляторов (два, с возможностью горячей замены) |
| ③ | Светодиод состояния |
| ④ | Идентификационный светодиод |
Аксессуары
В Таблице 2 показаны некоторые рекомендуемые принадлежности.
| Модели | Описание |
| SFP-модуль 10GBASE-SR | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M | |
| SFP-H10GB-CU5M, пассивный медный кабель Twinax F 5 м, Nexus, кабельная сборка 24AWG |
Сравните с аналогичными товарами
В таблице 3 показано сравнение аналогичных предметов.
| Код продукта | ||
| Хост-интерфейсы расширения Fabric | 48 | 48 |
| Тип интерфейса хоста расширителя Fabric | 48 портов 100M/1/10GBASE-T: разъемы RJ-45 | 48 портов 100BASE-T/1000BASE-T: разъемы RJ-45 |
| Тканевые интерфейсы удлинителя ткани | 6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet) | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |
| Скорость ткани | До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с) | 40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс) |
| Производительность | Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с | Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с |
| Родительский коммутатор Cisco | Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500 | Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
