N2K-C2248TF-E Обзор
N2K-C2248TF-E — это удлинитель Cisco Nexus серии 2248TP-E 1GE Fabric, предлагающий 2 блока питания, 1 модуль вентиляторов, 48x100/1000Base-T + 4x10GE (включает 8 приемопередатчиков удлинителя Fabric), буфер 32 МБ и возможность выбора воздушного потока. Расширители Cisco Nexus серии 2000 Fabric представляют собой категорию продуктов для центров обработки данных, предназначенных для упрощения архитектуры и операций доступа к центрам обработки данных. Расширители Nexus 2000 Series Fabric ведут себя как удаленные линейные карты для родительского коммутатора Cisco Nexus. Расширители фабрики, по сути, являются расширениями родительской фабрики коммутаторов Cisco Nexus, при этом расширители фабрики и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертывания как в верхней части стойки (ToR), так и в конце ряда (EoR).
Краткие характеристики

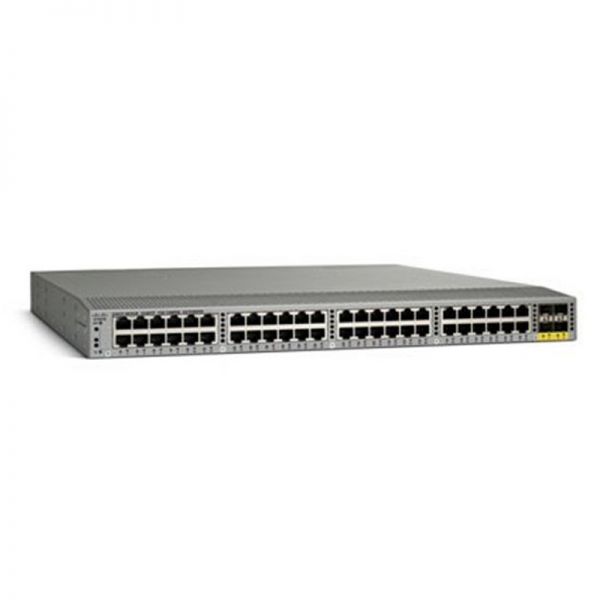

На рис. 1 показан внешний вид N2K-C2248TF-E.
N2K-C2248TF-E Appearance" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TF-E/N2K-C2248TF-E_Appearance.jpg" title="Внешний вид N2K-C2248TF-E">
Таблица 1 показывает краткую спецификацию.
| Код продукта | |
| Пучок | 8 трансиверов удлинителя ткани |
| Хост-интерфейсы расширения Fabric | 48 |
| Тип интерфейса хоста расширителя Fabric | Порты 100BASE-T/1000BASE-T: разъемы RJ-45 |
| Тканевые интерфейсы удлинителя ткани | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |
| Скорость ткани | 40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс) |
| Производительность | Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с |
| Родительский коммутатор Cisco | Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
| Размеры (В х Ш х Г) | 4,37 х 43,94 х 44,96 см |
| Вес нетто | 8,0 кг (Системы полностью загружены двумя блоками питания и одной кассетой вентиляторов.) |
информация о продукте

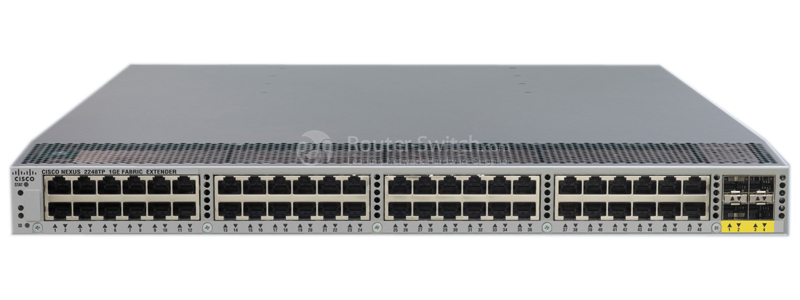

На рис. 2 показана передняя панель N2K-C2248TF-E.
N2K-C2248TF-E Front Panel" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TF-E/N2K-C2248TF-E_Front_Panel.jpg" title="Передняя панель N2K-C2248TF-E">
Примечание:
| ① | 48 портов 100/1000BASE-T, обращенных к хосту, для разъемов RJ-45 |
| ② | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |

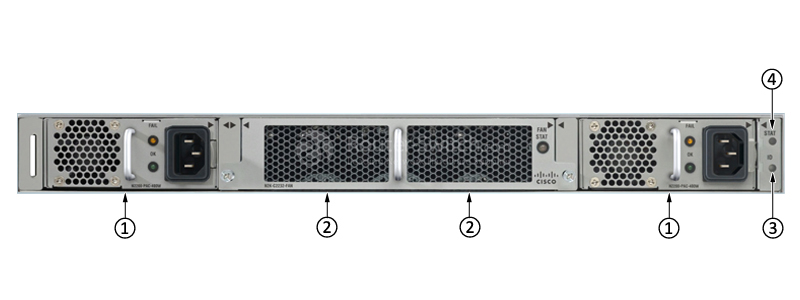

На рис. 3 показана задняя панель N2K-C2248TF-E.
N2K-C2248TF-E back Panel" src="/upload/media/wysiwyg/Cisco-Nexus-Switch/Nexus-2000/N2K-C2248TF-E/N2K-C2248TF-E_back_Panel.jpg" title="Задняя панель N2K-C2248TF-E">
Примечание:
| ① | Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока) |
| ② | Модули вентиляторов (два, с возможностью горячей замены) |
| ③ | Светодиод состояния |
| ④ | Идентификационный светодиод |
Аксессуары
В Таблице 2 показаны некоторые рекомендуемые принадлежности.
| Модели | Описание |
| SFP-модуль 10GBASE-SR | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M | |
| SFP-H10GB-CU5M, пассивный медный кабель Twinax F 5 м, Nexus, кабельная сборка 24AWG |
Сравните с аналогичными товарами
В таблице 3 показано сравнение аналогичных предметов.
| Код продукта | ||
| Пучок | 8 трансиверов удлинителя ткани | Н/Д |
| Хост-интерфейсы расширения Fabric | 48 | 48 |
| Тип интерфейса хоста расширителя Fabric | 48 портов 100BASE-T/1000BASE-T: разъемы RJ-45 | 48 портов 100BASE-T/1000BASE-T: разъемы RJ-45 |
| Тканевые интерфейсы удлинителя ткани | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ | 4 порта 10-Gigabit, обращенные к родительскому коммутатору, для приемопередатчиков SFP+ |
| Скорость ткани | 40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс) | 40 Гбит/с в каждом направлении (80 Гбит/с, полный дуплекс) |
| Производительность | Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с | Аппаратная переадресация со скоростью 176 Гбит/с или 131 млн/с |
| Родительский коммутатор Cisco | Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 | Cisco Nexus серии 5000 Сиско Нексус 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
