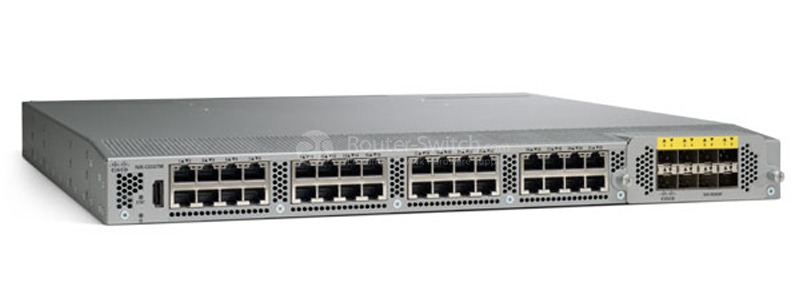

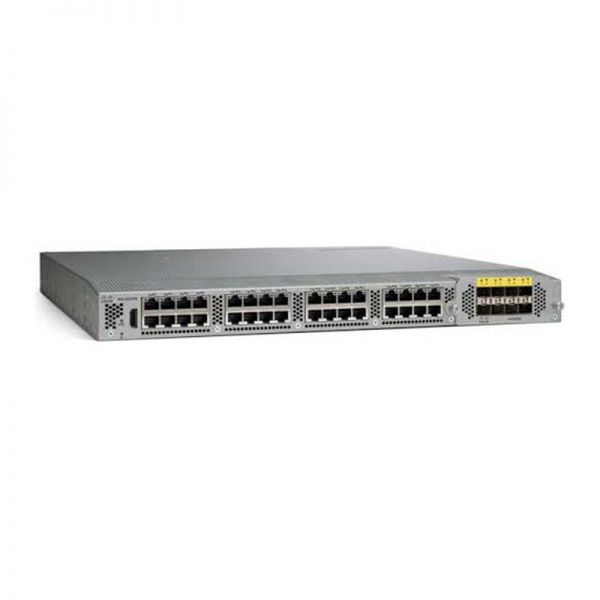

N2K-C2232TF-E - Cisco Nexus 2000 Series Fabric Extender

Спецификация N2K-C2232TF-E

Тип

Cisco Nexus 2232TM-E с модулем 32x1/10GBase-T + 8x10GE

(включает 16 трансиверов Fabric Extender)

Хост-интерфейсы расширения Fabric

• 32

Тип интерфейса хоста расширителя Fabric

• Порты 1/10GBASE-T: разъемы RJ‑45

Тканевые интерфейсы удлинителя ткани

• Модуль восходящей связи: 8 x 10 Gigabit Ethernet SFP+ в комплекте

Тип интерфейса ткани удлинителя ткани

• Оптоволокно: приемопередатчик Cisco Fabric Extender (FET-10G) и оптика SFP+ (SFP-10G-SR, SFP-10G-SR-S">SFP-10G-SR-S, SFP-10G-LR и SFP-10G-LR-S)
• Медь: 10 Gigabit Ethernet SFP+, пассивные медные кабели Twinax (SFP-H10GB-CU1M, SFP-H10GB-CU3M и SFP-H10GB-CU5M) и активные медные кабели Twinax (SFP-H10GB-ACU7M и SFP-H10GB-ACU10M)
• Кабели АОС:

  SFP-10G-AOC1M,

  SFP-10G-AOC2M,

  SFP-10G-AOC3M,

  SFP-10G-AOC5M,

  SFP-10G-AOC7M и SFP-10G-AOC10M
• Ответвительные кабели AOC: QSFP-4x10G-AOC1M, QSFP-4x10G-AOC2M, QSFP-4x10G-AOC3M, QSFP-4x10G-AOC5M, QSFP-4x10G-AOC7M и QSFP-4x10G-AOC10M
• Медные ответвительные кабели: QSFP-4SFP10G-CU1M, QSFP-4SFP10G-CU3M, QSFP-4SFP10G-CU5M, QSFP-4X10G-AC7M и QSFP-4X10G-AC10M
• Расстояние между удлинителем Cisco Nexus серии 2000 Fabric Extender и коммутатором Cisco Nexus серии 5000 или 6000: до 10 км.

Скорость ткани

• 80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с)

Переподписка

• 4:1

Производительность

• Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с

FCoE

• FCoE поддерживается на расстоянии до 30 м с кабелями категории 6a или 7

Родительский коммутатор Cisco

• Cisco Nexus серии 5000
• Cisco Nexus серии 6000
• Cisco Nexus серии 7000
• Cisco Nexus серии 9000

Минимум программного обеспечения

• Программное обеспечение Cisco NX-OS версии 5.2(1)N1(1) (Cisco Nexus серии 5000)
• Cisco Nexus серии 6000 с ПО Cisco NX-OS версии 6.0 и выше
• Cisco NX-OS версии 6.2(2) (Cisco Nexus серии 7000)
• Программное обеспечение Cisco NX-OS версии 6.1 (серия Cisco Nexus 9000)

Размеры (В х Ш х Г)

• 1,72 х 17,3 х 17,7 дюйма (4,37 х 43,94 х 44,96 см)

Масса

• 18,5 фунтов2 (8,4 кг2)

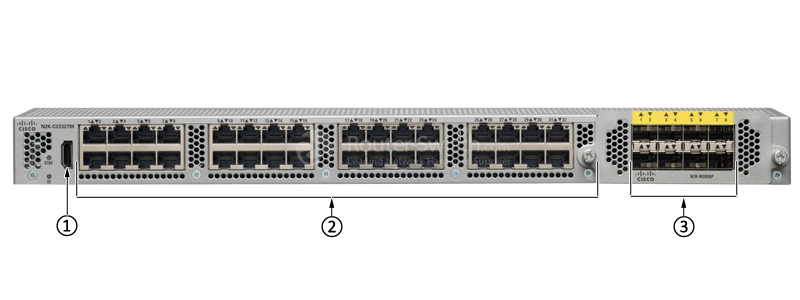

Индикатор и спецификация порта

Среда

• Рабочая температура: от 32 до 104°F (от 0 до 40°C)
• Нерабочая температура: от -4 до 158 °F (от -20 до 70 °C)
• Влажность: от 5 до 95 процентов (без конденсации)
• Высота над уровнем моря: от 0 до 10 000 футов (от 0 до 3000 м)

Источник питания

• N2200-PAC-400W, N2200-PAC-400W-B и N2200‑PDC‑400W

Лоток вентилятора

• N2K-C2232-FAN и N2K-C2232-FAN-B

Типичная входная рабочая мощность

• 210 Вт на 30 м, 240 Вт на 100 м (максимум 300 Вт)

Входной ток

• 2,15 А (типичное значение); 2,65 А (максимум)

Примечание. Входной ток указан для 110 В; делим на 2 для 220В

• Напряжение питания будет увеличиваться при включении питания переменного тока на долю секунды сверх этого номинала.

Выходной ток

• 17А (типовой); 20,9 А (максимум)

Рассеивание тепла

• 796 БТЕ/час (типично); 981 БТЕ/час

  (максимум)

Соответствие нормативным требованиям

Продукция должна соответствовать маркировке CE в соответствии с директивами 2004/108/EC и 2006/95/EC.

Безопасность

• УЛ 60950-1
• CAN/CSA-C22.2 № 60950-1EN 60950-1
• МЭК 60950-1АС/НЗС 60950-1ГБ4943

ЭМС: Выбросы

• 47CFR, часть 15 (CFR 47), класс A
• AS/NZS CISPR22 Класс А
• СИСПР22 Класс А
• EN55022 Класс А
• ICES003 Класс А
• ВККИ класс А
• EN61000-3-2
• EN61000-3-3
• КН22 Класс А
• CNS13438 Класс А

ЭМС: иммунитет

• EN50082-1
• EN61000-6-1
• EN55024
• СИСПР24
• EN300386
• Серия КН 61000-4

RoHS

Cisco Nexus 2148T соответствует требованиям RoHS-5, а Cisco Nexus 2224T, 2248TP, 2232PP, 2248PQ, 2232TM и 2232TM-E соответствуют требованиям RoHS-6.

Стандарты построения сетевого оборудования (NEBS)

Cisco Nexus 2248TP, 2248TP-E и 2232PP соответствуют стандартам NEBS уровня 3 (аппаратная версия 3).

Функции уровня 2

• Магистрали VLAN уровня 2
• Инкапсуляция VLAN IEEE 802.1Q
• Технология Cisco EtherChannel на восходящих каналах
• PortChannel на портах сервера на платформах Cisco Nexus 2200
• Расширенное хеширование PortChannel
• Jumbo-кадры на всех портах (до 9216 байт)
• Пауза кадров (приоритетное управление потоком [PFC] и IEEE 802.3x)
• Частные VLAN (неразборчивые только на восходящих каналах)
• Локальная многоадресная репликация на платформе Cisco Nexus 2200 (8000 записей)
• Автосогласование с 1000BASE-T; полный дуплекс на хост-интерфейсах

Расширенный Ethernet

• DCB (Cisco Nexus 2232PP)

Качество обслуживания (QoS)

• Уровень 2 IEEE 802.1p (класс обслуживания [CoS])
• 8 аппаратных очередей на порт (платформы Cisco Nexus 2200) или 4 аппаратных очереди на порт (Cisco Nexus 2148T)
• Конфигурация QoS для каждого порта
• Локальная политика на платформе Cisco Nexus 2200 (64 полицейских)
• доверие CoS
• Настраиваемый порог отбрасывания хвоста на платформах Cisco Nexus 2200
• Выход из очереди со строгим приоритетом
• Планирование выходных портов: циклический взвешенный алгоритм (WRR)

Высокая доступность

• Блоки питания и модули вентиляторов с возможностью «горячей» замены в полевых условиях
• Резервирование питания 1:1
• Управление трафиком восходящего канала с помощью хеширования Cisco EtherChannel или статического закрепления портов
• vPC для двухсетевого соединения «активный-активный» между двумя коммутаторами Cisco Nexus серии 5000 или 6000.
• виртуальные компьютеры для двухсетевого прямого подключения сетевых адаптеров через два коммутатора Cisco Nexus серии 2000 Fabric Extenders
• ИССУ

Безопасность

• Локальная классификация (256 записей списка управления доступом [ACL])

Управление

• Управление расширителем фабрики с помощью внутриполосного управления
• Индикаторы обнаружения и маяки на передней и задней части корпуса (маяки на передней и задней частях корпуса помогают уменьшить количество ошибок при обслуживании оборудования)
• Индикаторы локатора и маяка для каждого порта
• системный журнал
• Версии 1, 2 и 3 простого протокола управления сетью (SNMP v1, v2 и v3)
• Расширенная поддержка SNMP MIB
• Поддержка XML (NETCONF)
• Удаленный мониторинг (RMON)
• Протокол обнаружения Cisco версии 1 и 2
• Источник Cisco Switched Port Analyzer (SPAN) на портах сервера
• Самотестирование при включении питания (POST)
• Универсальная онлайн-диагностика Cisco (GOLD): Ethernet
• Комплексные диагностические тесты загрузки
• СискоВоркс
• Сетевой менеджер центра обработки данных Cisco (DCNM); Cisco Nexus серии 2000 управляется через родительский коммутатор Cisco Nexus с использованием DCNM и стандартного SNMP, интерфейса XML и интерфейса командной строки (CLI).

MIB конфигурации

• ENTITY-MIB
• IF-MIB
• ТКАНЬ-Удлинитель MIB
• CISCO-ENTITY-EXT-MIB
• CISCO-ENTITY-FRU-CONTROL-MIB
• CISCO-ENTITY-SENSOR-MIB
• CISCO-ETHERNET-FABRIC-EXTENDER-MIB

Мониторинг MIB

• RMON-MIB

Отраслевые стандарты

• IEEE 802.1p: приоритезация CoS
• IEEE 802.1Q: Маркировка VLAN
• IEEE 802.3: Ethernet
• IEEE 802.3ae: 10-гигабитный Ethernet
• Поддержка SFF 8431 SFP+
• Спецификация IEEE 802.3u 100BASE-TX
• Спецификация IEEE 802.3ab 1000BASE-T
• IEEE 802.3ан 10GBASE-T
• 10GBASE-SR
• 10GBASE-LR
• РМОН
• SFF-8461
