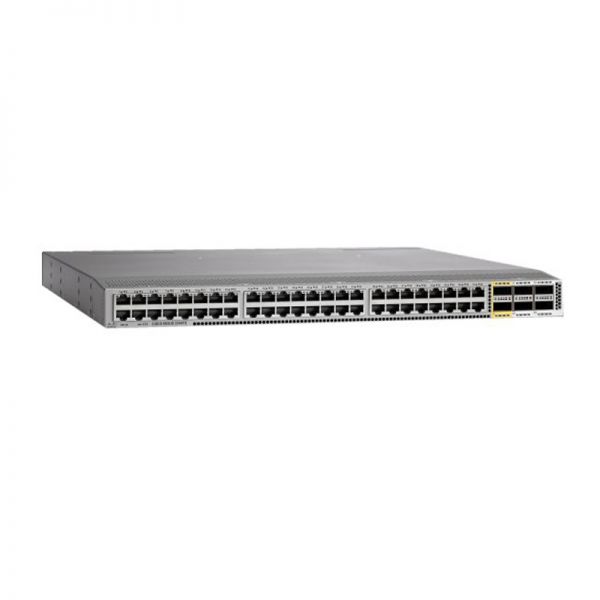

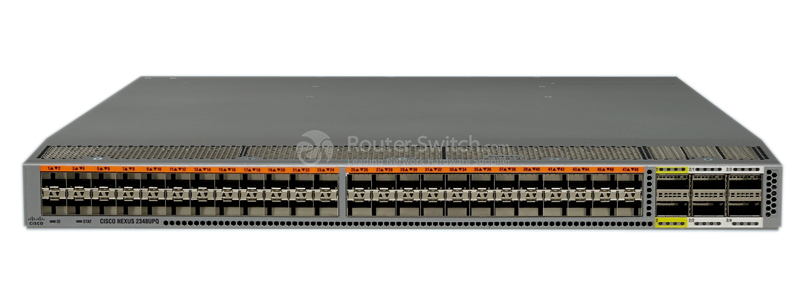

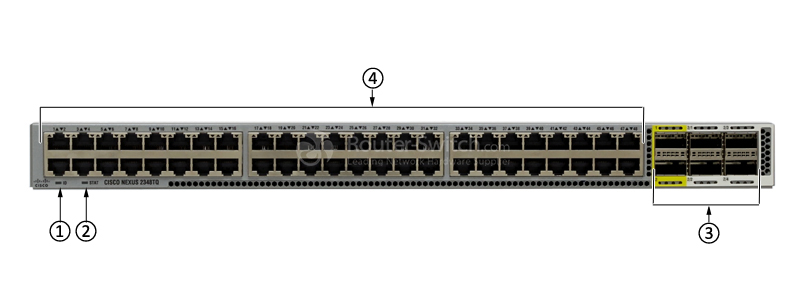

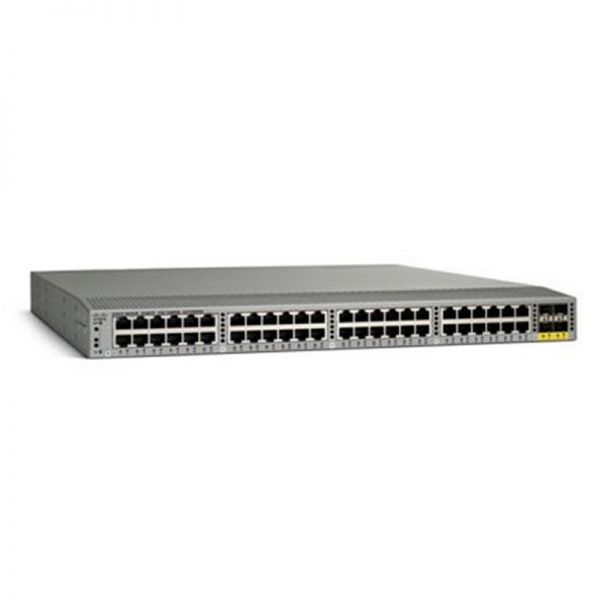

Похожие модели
N2K-C2232PP Обзор
N2K-C2232PP — это шасси платформы Cisco Nexus 2000 с 2 блоками питания, 1 модулем вентиляторов, 32 портами 1/10GE (требуется SFP/SFP+) + 8 портами 10GE (требуется SFP+) и возможностью выбора воздушного потока. Расширители Cisco Nexus серии 2000 Fabric представляют собой категорию продуктов для центров обработки данных, предназначенных для упрощения архитектуры и операций доступа к центрам обработки данных. Расширители Nexus 2000 Series Fabric ведут себя как удаленные линейные карты для родительского коммутатора Cisco Nexus. Расширители фабрики, по сути, являются расширениями родительской фабрики коммутаторов Cisco Nexus, при этом расширители фабрики и родительский коммутатор вместе образуют распределенную модульную систему. Эта архитектура позволяет использовать физические топологии с гибкостью и преимуществами развертывания как в верхней части стойки (ToR), так и в конце ряда (EoR).
Краткие характеристики

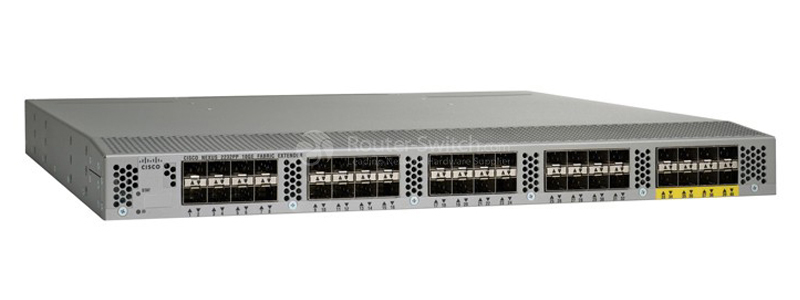

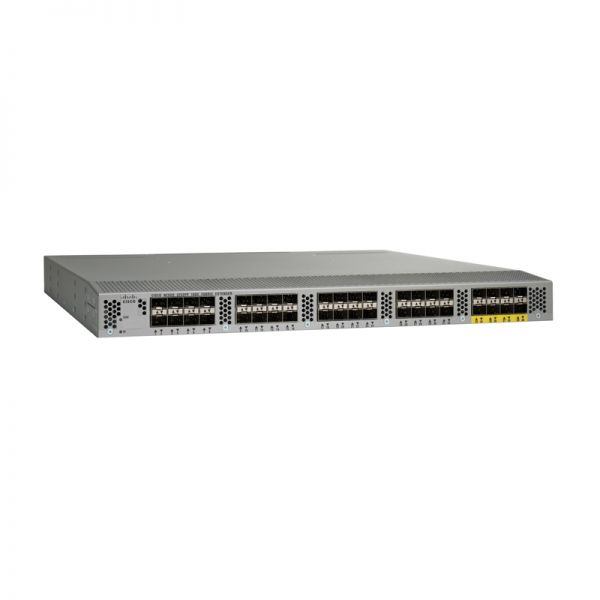

На рис. 1 показан внешний вид N2K-C2232PP.
2000/N2K-C2232PP/N2K-C2232PP_Appearance.jpg" title="Внешний вид N2K-C2232PP">
Таблица 1 показывает краткую спецификацию.
| Код продукта | N2K-C2232PP |
| Хост-интерфейсы расширения Fabric | 32 |
| Тип интерфейса хоста расширителя Fabric | 1/10-гигабитные порты Ethernet SFP/SFP+ Кабели AOC: FP-10G-AOC1M, SFP-10G-AOC2M, SFP-10G-AOC3M, SFP-10G-AOC5M, SFP-10G-AOC7M, |
| Тканевые интерфейсы удлинителя ткани | 8 |
| Скорость ткани | 80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с) |
| Производительность | Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с |
| FCoE | FCoE поддерживается |
| Родительский коммутатор Cisco | Cisco Nexus серии 5000 Cisco Nexus серии 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
| Размеры (В х Ш х Г) | 4,37 х 43,94 х 44,96 см |
| Вес нетто | 8,33 кг (Системы полностью загружены двумя блоками питания и одним блоком вентиляторов.) |
информация о продукте

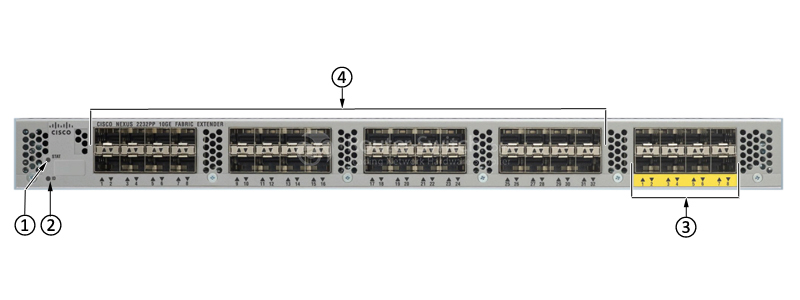

На рис. 2 показана передняя панель N2K-C2232PP.
2000/N2K-C2232PP/N2K-C2232PP_Front_Panel.jpg" title="Передняя панель N2K-C2232PP">
Примечание:
| ① | Светодиод состояния | ③ | 8x10GE (требуется SFP+) |
| ② | Идентификационный светодиод | ④ | 32 порта 1/10 Gigabit Ethernet SFP/SFP+ |

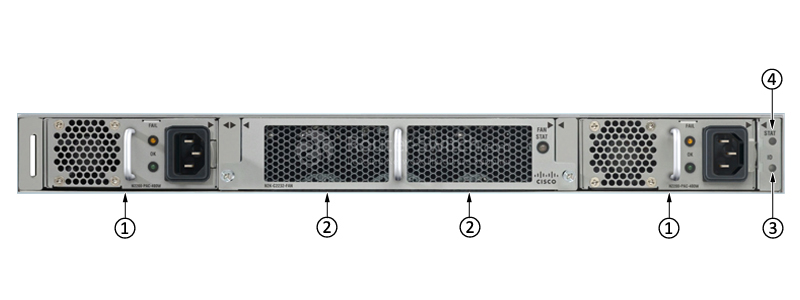

На рис. 3 показана задняя панель N2K-C2232PP.
2000/N2K-C2232PP/N2K-C2232PP_back_Panel.jpg" title="Задняя панель N2K-C2232PP">
Примечание:
| ① | Модули питания (один или два, с возможностью горячей замены) (показан блок питания переменного тока) |
| ② | Модули вентиляторов (два, с возможностью горячей замены) |
| ③ | Светодиод состояния |
| ④ | Идентификационный светодиод |
Аксессуары
В Таблице 2 показаны некоторые рекомендуемые принадлежности.
| Модели | Описание |
| SFP-модуль 10GBASE-SR | |
| Медный кабель Cisco Direct-Attach Twinax с разъемами SFP+ SFP-H10GB-CU1M | |
| SFP-H10GB-CU5M, 5 м пассивный медный твинаксиальный кабель F, Nexus, кабельная сборка 24AWG |
Сравните с аналогичными товарами
В таблице 3 показано сравнение аналогичных предметов.
| Код продукта | N2K-C2232PP | |
| Хост-интерфейсы расширения Fabric | 48 | 32 |
| Тип интерфейса хоста расширителя Fabric | 48 портов 100M/1/10GBASE-T: разъемы RJ-45 | 1/10-гигабитные порты Ethernet SFP/SFP+ Кабели АОС |
| Тканевые интерфейсы удлинителя ткани | 6 x 40 Gigabit Ethernet QSFP (24 x 10 Gigabit Ethernet) | 8 |
| Скорость ткани | До 240 Гбит/с в каждом направлении (полный дуплекс 480 Гбит/с) | 80 Гбит/с в каждом направлении (полный дуплекс 160 Гбит/с) |
| Производительность | Аппаратная переадресация на скорости 1440 Гбит/с или 2160 млн/с | Аппаратная переадресация на скорости 800 Гбит/с или 595 млн/с |
| Родительский коммутатор Cisco | Платформы Cisco Nexus 5500 и 5600 Cisco Nexus серии 6000 Cisco Nexus серии 7000 и платформа 7700 Cisco Nexus серии 9300 и 9500 | Cisco Nexus серии 5000 Cisco Nexus серии 6000 Cisco Nexus серии 7000 Cisco Nexus серии 9000 |
