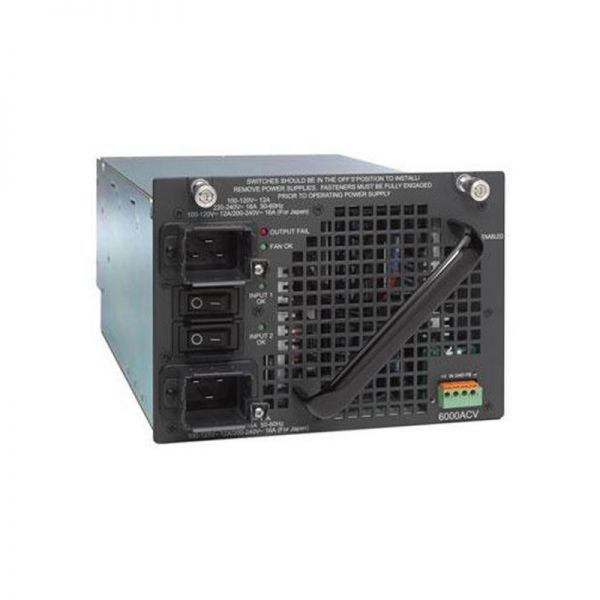

PWR-C45-6000ACV Cisco Catalyst 4500 PoE Enabled Power Supply

PWR-C45-6000ACV Спецификация

Тип входа переменного тока

Входы с автоматическим выбором диапазона и коррекцией коэффициента мощности

Примечание Коррекция коэффициента мощности является стандартной функцией всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или лучше) и более низкие гармонические составляющие тока.

Входное напряжение переменного тока

Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.)

High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.)

входной переменный ток

12 А (макс.) при 120 В переменного тока (для каждого входа)

16 А (макс.) при 230 В переменного тока (для каждого входа)

входная частота переменного тока

50/60 Гц (номинал) (±3% для полного диапазона)

Выход источника питания

Общая мощность зависит от количества подключенных входов и напряжения переменного тока источника. Если используются два входа, они оба должны иметь одинаковое напряжение переменного тока.

Рабочая мощность 1050 Вт (с одним номинальным входом 120 В переменного тока)

– 70,8 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 18,4 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 2100 Вт (с двумя номинальными входами 120 В переменного тока)

– 141,6 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 37,0 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 3000 Вт (с одним номинальным входом 230 В переменного тока)

– 183,3 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 48 А при –50 В постоянного тока (PoE, если используется)

Рабочая мощность 6000 Вт (с двумя номинальными входами 230 В переменного тока)

– 183,3 А при 12 В постоянного тока (только данные)

– 12,5 А при 3,3 В постоянного тока (только данные)

– 96 А при –50 В постоянного тока (PoE, если используется)

Выходная мощность источника питания

6000 Вт максимум

Время удержания выхода

минимум 20 мс

кВА рейтинг 5

6,8 кВА (коэффициент мощности = 0,99)

Рассеивание тепла

2720 БТЕ/ч (прибл.)

Минимальные требования к программному обеспечению

Cisco IOS версии 12.2(52)SG

Питание через Ethernet

Поддерживается, до 4800 Вт

Светодиоды и их значения

ВВОД ОК

Зеленый — напряжение переменного тока источника в норме. (Входное напряжение составляет 85 В переменного тока или выше.)

Не горит — напряжение источника переменного тока падает ниже 70 В переменного тока, отсутствует или питание отключено.

ВЕНТИЛЯТОР ОК

Зеленый — вентилятор блока питания работает нормально.

Не горит — обнаружен сбой вентилятора блока питания.

ВЫХОД ОШИБКА

Красный — обнаружена проблема с одним или несколькими выходными напряжениями постоянного тока источника питания.

Выкл. — выходное постоянное напряжение с приемлемыми запасами.

Примечание. Для правильной работы индикатора OUTPUT FAIL системы с одним блоком питания должны быть сконфигурированы как минимум с одной кассетой вентиляторов и одним модулем управления. Системы с двумя источниками питания должны иметь как минимум одну конфигурацию блока вентиляторов, один модуль Supervisor Engine и один дополнительный модуль. Несоблюдение этих минимальных требований к конфигурации может привести к ложному сигналу отказа источника питания.
