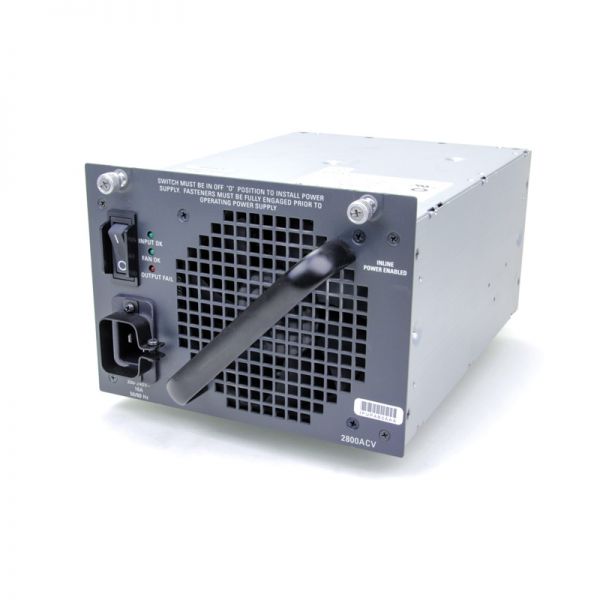

PWR-C45-2800ACV Cisco Catalyst 4500 PoE Enabled Power Supply

PWR-C45-2800ACV Спецификация

Тип входа переменного тока

Вход с автоматическим выбором диапазона и корректором коэффициента мощности

Входное напряжение переменного тока

от 200 до 240 В переменного тока (±10% для всего диапазона)

входной переменный ток

16 А максимум при 200 В переменного тока

входная частота переменного тока

50/60 Гц (номинал) (±3% для полного диапазона)

Требование ответвленной цепи

Каждый блок питания шасси должен иметь собственную выделенную цепь с предохранителями:

Для Северной Америки — 15 А или 20 А

Для международных — цепи, соответствующие местным и национальным нормам.

Для всех блоков питания переменного тока Catalyst 4500 серии E требуется однофазный источник переменного тока.

Все входы питания переменного тока полностью изолированы.

– Источник переменного тока может быть не в фазе между несколькими источниками питания в одном шасси, что означает, что PS1 может работать от фазы A, а PS2 может работать от фазы B.

– Для работы в режиме высокого напряжения источник питания работает с горячим проводом, подключенным к фазе источника переменного тока, и нейтральным проводом, подключенным либо к земле, либо к другой фазе источника переменного тока, пока чистое входное напряжение находится в диапазоне от 170 до 264 В. VAC.

– Источник переменного тока может быть не в фазе между входами переменного тока на блоках питания, оснащенных несколькими входами переменного тока, что означает, что шнур питания 1 можно подключить к фазе A, а шнур питания 2 можно подключить к фазе B.

Выходная мощность источника питания

2800 Вт максимум

1360 Вт + 40 Вт в резервном режиме (данные)

Максимум 2473 Вт в комбинированном режиме (данные)



Максимум 1400 Вт каждый в резервированном режиме (PoE)

2333 Вт максимум в комбинированном режиме (PoE)

Выход источника питания

113,3 А при 12 В постоянного тока (данные)

12,1 А при 3,3 В постоянного тока (данные)

28 А при –50 В постоянного тока (PoE)

Время удержания выхода

минимум 20 мс

Максимальная мощность кВА

3,52 кВА

Максимальное тепловыделение

2387 БТЕ/ч.

Минимальные требования к программному обеспечению

Cisco IOS версии 12.1(13)EW

Питание через Ethernet

Поддерживается, до 1400 Вт

(240 телефонов Cisco в комбинированном режиме)

Светодиоды и их значения

ВЕЛ

Цвет/состояние

Описание

ВВОД ОК

Указывает, находится ли входное напряжение в требуемом диапазоне:

Зеленый

Входное напряжение находится в требуемом диапазоне.

мигает

Входное напряжение присутствует, но ниже требуемого диапазона.

Выключенный

Входное напряжение ниже требуемого диапазона или питание отключено.

ВЫХОД ОШИБКА

Красный

Выходное напряжение не соответствует указанному диапазону.

Выключенный

Выходное напряжение находится в пределах указанного диапазона.

ВЕНТИЛЯТОР ОК

Указывает состояние вентиляторов блока питания:

Зеленый

Вентиляторы работают.

Выключенный

Вентиляторы не работают.
