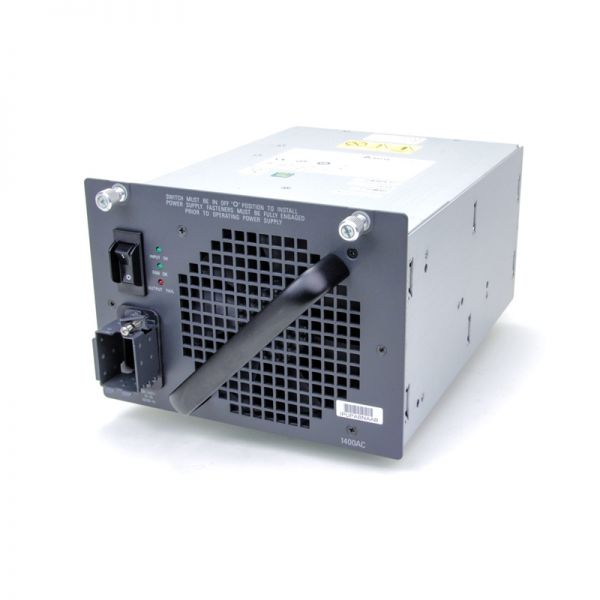

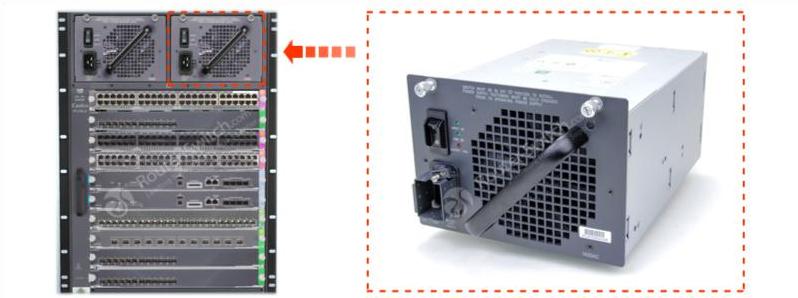

PWR-C45-1400AC Cisco Catalyst 4500 Non-PoE Power Supply

PWR-C45-1400AC Спецификация

Тип входа переменного тока

Вход с автоматическим выбором диапазона и корректором коэффициента мощности

Примечание Коррекция коэффициента мощности является стандартной функцией всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или выше) и более низкие гармонические составляющие тока.

Входное напряжение переменного тока

Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.)

High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.)

входной переменный ток

16 А при 120 В переменного тока

7 А при 240 В переменного тока

входная частота переменного тока

50/60 Гц (номинал) (±3 Гц для полного диапазона)

Требование ответвленной цепи

Каждый блок питания шасси должен иметь собственную выделенную цепь с предохранителями:

Для Северной Америки — 15 А или 20 А

Для международных — цепи, соответствующие местным и национальным нормам.

Для всех блоков питания переменного тока Catalyst 4500 серии E требуется однофазный источник переменного тока.

Все входы питания переменного тока полностью изолированы.

– Источник переменного тока может быть не в фазе между несколькими источниками питания в одном шасси, что означает, что PS1 может работать от фазы A, а PS2 может работать от фазы B.

– Для работы в режиме высокого напряжения источник питания работает с горячим проводником, подключенным к фазе источника переменного тока, и нейтральным проводником, подключенным либо к земле, либо к другой фазе источника переменного тока, пока чистое входное напряжение находится в диапазоне от 170 до 264 В. VAC.

– Источник переменного тока может быть не в фазе между входами переменного тока на блоках питания, оснащенных несколькими входами переменного тока, что означает, что шнур питания 1 можно подключить к фазе A, а шнур питания 2 можно подключить к фазе B.

Выход источника питания

2473 Вт максимум

1360 Вт + 40 Вт в резервном режиме (данные)

Выход источника питания (питание переменного тока)

113,4 А при +12 В

12,2 А при +3,3 В (данные)

Время удержания выхода

минимум 20 мс

Максимальное тепловыделение

1048 БТЕ/час

Максимальная мощность кВА

1,76 кВА

Минимальные требования к программному обеспечению

Cisco IOS версии 12.2(18)EW

Питание через Ethernet

Не поддерживается

Светодиоды и их значения

ВВОД ОК

Зеленый — напряжение переменного тока источника в норме. (Входное напряжение составляет 85 В переменного тока или выше.)

Не горит — напряжение источника переменного тока падает ниже 70 В переменного тока, отсутствует или питание отключено.

ВЕНТИЛЯТОР ОК

Зеленый — вентилятор блока питания работает нормально.

Не горит — обнаружен сбой вентилятора блока питания.

ВЫХОД ОШИБКА

Красный — обнаружена проблема с одним или несколькими выходными напряжениями постоянного тока источника питания.

Выкл. — выходное постоянное напряжение с приемлемыми запасами.

Примечание. Для правильной работы индикатора OUTPUT FAIL системы с одним блоком питания должны быть сконфигурированы как минимум с одной кассетой вентиляторов и одним модулем Supervisor Engine. Системы с двумя источниками питания должны иметь как минимум одну конфигурацию блока вентиляторов, один модуль Supervisor Engine и один дополнительный модуль. Несоблюдение этих минимальных требований к конфигурации может привести к ложному сигналу отказа источника питания.
