PWR-C45-1300ACV Cisco Catalyst 4500 PoE Enabled Power Supply

PWR-C45-1300ACV Спецификация

Тип входа переменного тока

Вход с автоматическим выбором диапазона и корректором коэффициента мощности

Примечание Коррекция коэффициента мощности является стандартной функцией всех блоков питания Catalyst 4500 серии E с входом переменного тока. PFC уменьшает реактивную составляющую в источнике переменного тока, обеспечивая более высокие коэффициенты мощности (обычно 99 процентов или лучше) и более низкие гармонические составляющие тока.

Входное напряжение переменного тока

Низкая сеть (номинальное значение 120 В переменного тока) — от 85 В переменного тока (мин.) до 132 В переменного тока (макс.)

High-line (номинальное напряжение 230 В переменного тока) — от 170 В переменного тока (мин.) до 264 В переменного тока (макс.)

входной переменный ток

16 А при 100 В переменного тока

7 А при 240 В переменного тока

входная частота переменного тока

50/60 Гц (номинал) (±3 Гц для полного диапазона)

Требование ответвленной цепи

Каждый блок питания шасси должен иметь собственную выделенную цепь с предохранителями:

Для Северной Америки — 15 А или 20 А

Для международных — цепи, соответствующие местным и национальным нормам.

Для всех блоков питания переменного тока Catalyst 4500 серии E требуется однофазный источник переменного тока.

Все входы питания переменного тока полностью изолированы.

– Источник переменного тока может быть не в фазе между несколькими источниками питания в одном шасси, что означает, что PS1 может работать от фазы A, а PS2 может работать от фазы B.

– Для работы в режиме высокого напряжения источник питания работает с горячим проводом, подключенным к фазе источника переменного тока, и нейтральным проводом, подключенным либо к земле, либо к другой фазе источника переменного тока, пока чистое входное напряжение находится в диапазоне от 170 до 264 В. VAC.

– Источник переменного тока может быть не в фазе между входами переменного тока на блоках питания, оснащенных несколькими входами переменного тока, что означает, что шнур питания 1 можно подключить к фазе A, а шнур питания 2 можно подключить к фазе B.

Выходная мощность источника питания

1300 Вт максимум

1050 Вт + 40 Вт в резервном режиме (данные)

Максимум 1667 Вт в комбинированном режиме (данные)

Максимум 800 Вт каждый в резервированном режиме (PoE)

Максимум 1333 Вт в комбинированном режиме (PoE)

Выход источника питания

84,7 А при 12 В @ (данные)

12,5 А при 3,3 В (данные)

16,7 А при –50 В (PoE)

Время удержания выхода

минимум 20 мс

Максимальная мощность кВА

1,76 кВА

Максимальное тепловыделение

1568 БТЕ/час

Минимальные требования к программному обеспечению

Cisco IOS версии 12.1(12c)EW

Питание через Ethernet (PoE)

Поддерживается, до 800 Вт (211 телефонов Cisco в комбинированном режиме)

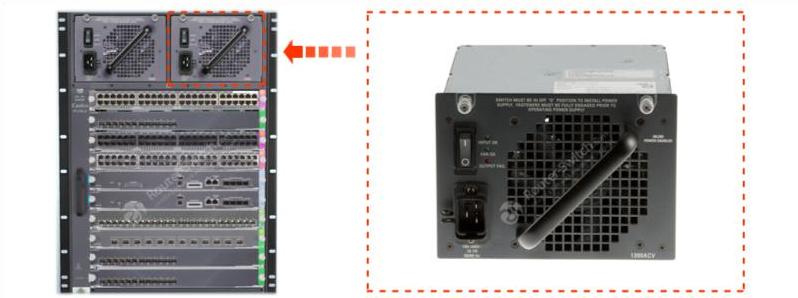

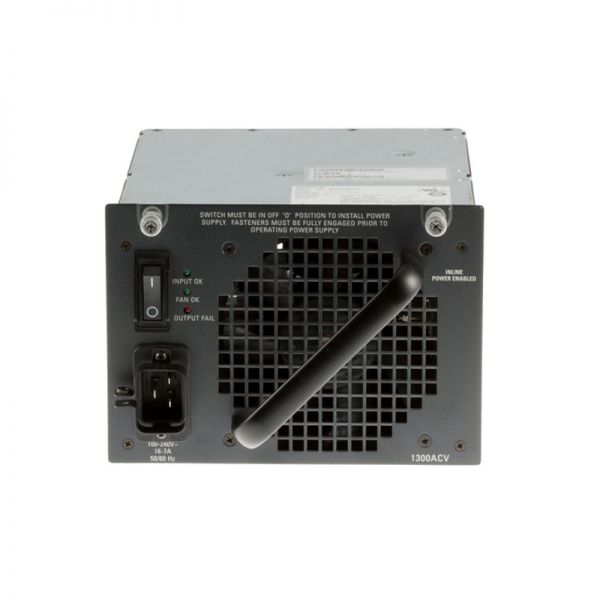

Светодиоды блока питания и их значения

ВВОД ОК

Зеленый — напряжение переменного тока источника в норме. (Входное напряжение составляет 85 В переменного тока или выше.)

Не горит — напряжение источника переменного тока падает ниже 70 В переменного тока, отсутствует или питание отключено.

ВЕНТИЛЯТОР ОК

Зеленый — вентилятор блока питания работает нормально.

Не горит — обнаружен сбой вентилятора блока питания.

ВЫХОД ОШИБКА

Красный — обнаружена проблема с одним или несколькими выходными напряжениями постоянного тока источника питания.

Выкл. — выходное постоянное напряжение с приемлемыми запасами.

Примечание. Для правильной работы индикатора OUTPUT FAIL системы с одним блоком питания должны быть сконфигурированы как минимум с одной кассетой вентиляторов и одним модулем управления. Системы с двумя источниками питания должны иметь как минимум одну конфигурацию блока вентиляторов, один модуль Supervisor Engine и один дополнительный модуль. Несоблюдение этих минимальных требований к конфигурации может привести к ложному сигналу отказа источника питания.
